22315EF801 - SNR

22315EF801

Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, eingeengte Lagerluft C3

product label

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN-SNR im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

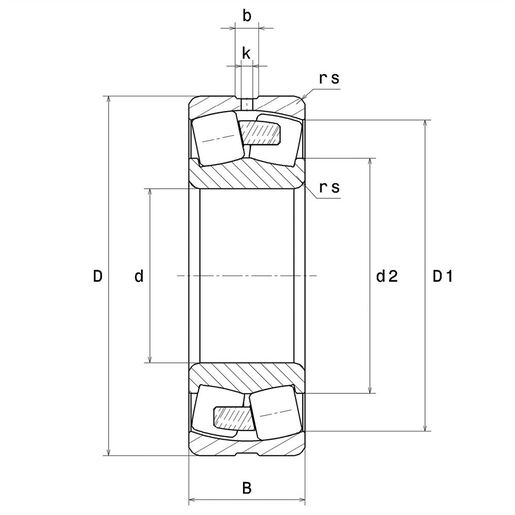

TECHNISCHE EIGENSCHAFTEN

d 75 mm
D 160 mm
B 55 mm
d2 0 mm
D1 138,3 mm
rs min 2,1 mm
Anzahl der Schmierbohrungen 3
b 10,49 mm
k 5 mm
Coef (e) 0.34
Y1 2
Y2 2.98
Y0 1.96
Radiallagerluftklasse C3 Special
Masse 5,21 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 491 kN
Statische Tragzahl (C0) 467 kN
Ermüdungsgrenzbelastung (Cu) 53,9 kN
Nref 3600 tr/min
Nlim 4200 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 200 °C

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max 0 mm
da min 87 mm
Da max 148 mm
ra max 2 mm
