Pendelrollenlager

22316EF800 - SNR

22316EF800

Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, eingeengte Lagerluft C4

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Documentation

Product information

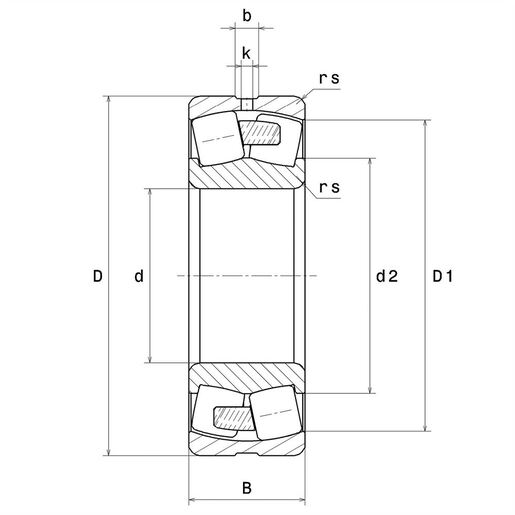

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser80 mm
D - Außendurchmesser170 mm
B - Breite des Lagers/Innenrings58 mm
d2 - Außendurchmesser Innenring0 mm
D1 - Innendurchmesser Außenring147,4 mm
rs - Minimaler Rundungsradius2,1 mm
Anzahl der Schmierbohrungen3
b - Nutbreite10 mm
k - Bohrungsdurchmesser5 mm
RadiallagerluftklasseC4 Special
Masse6,2 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl541 kN
C0 - Statische Tragzahl522 kN
Cu - Ermüdungsgrenzbelastung59,1 kN
e - Koeffizient0.34
Y0 - Statischer Axiallastkoeffizient1.96
Y1 - Unterer Axiallastkoeffizient2
Y2 - Oberer axialer Belastungskoeffizient2.98
N ref - Thermische Referenzdrehzahl3400 tr/min
N lim - Mechanische Grenzdrehzahl3900 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)5,617 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)8,383 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)4,745 Hz
BRF - Rotational frequency – rolling element (60 rpm)2,373 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,401 Hz
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR0 mm
da min - Minimaler Schulterdurchmesser IR92 mm
Da max - Maximaler Schulterdurchmesser AR158 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2 mm
