Pendelkugellager, Radialkontakt, Polyamidkäfig, Berührende Dichtungen beidseitig

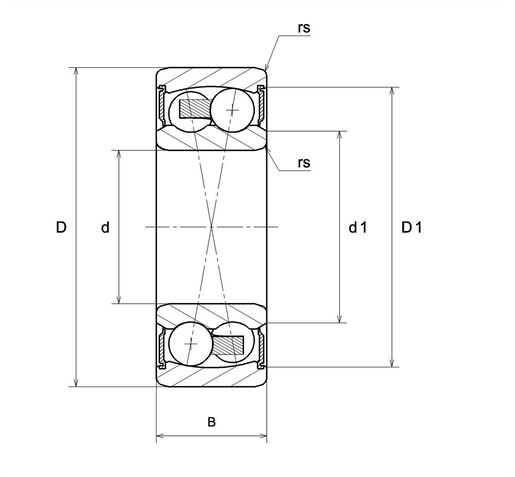

Einloggen Um dieses Produkt in Ihren Warenkorb zu legen Documentation Product information TECHNISCHE EIGENSCHAFTEN Marke SNR d - Innendurchmesser 17 mm D - Außendurchmesser 47 mm B - Breite des Lagers/Innenrings 19 mm d1 - Außendurchmesser Innenring 23,9 mm D1 - Innendurchmesser Außenring 37,3 mm rs - Minimaler Rundungsradius 1 mm Radiallagerluftklasse CN Präzisionsklasse P0 Masse 0,16 kg
PRODUKTLEISTUNG C - Dynamische Tragzahl 12,5 kN C0 - Statische Tragzahl 3,2 kN Cu - Ermüdungsgrenzbelastung 0,15 kN e - Koeffizient 0.32 Y0 - Statischer Axiallastkoeffizient 2.03 Y1 - Unterer Axiallastkoeffizient 1.94 Y2 - Oberer axialer Belastungskoeffizient 3 N lim - Mechanische Grenzdrehzahl 10000 tr/min Tmin - Min Betriebstemperatur -20 °C Tmax - Max Betriebstemperatur 120 °C
LAGERFREQUENZEN BPFO - Außenring charakteristische Frequenz (60 U/min) 4,278 Hz BPFI - Innenring charakteristische Frequenz (60 U/min) 6,722 Hz BSF - Wälzkörper charakteristische Frequenz (60 U/min) 4,182 Hz BRF - Rotational frequency – rolling element (60 rpm) 2,091 Hz FTF - Käfig charakteristische Frequenz (60 U/min) 0,389 Hz

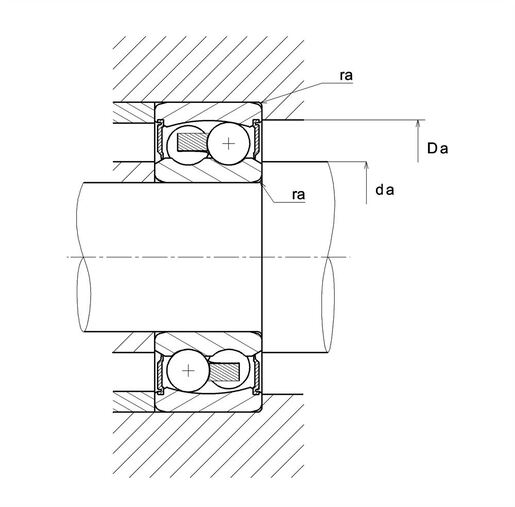

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE da min - Minimaler Schulterdurchmesser IR 22 mm da max - Maximaler Schulterdurchmesser IR 23,85 mm Da max - Maximaler Schulterdurchmesser AR 42 mm ra max - Maximaler Rundungsradius von Welle und Gehäuse 1 mm
