TECHNISCHE EIGENSCHAFTEN
Marke	SNR

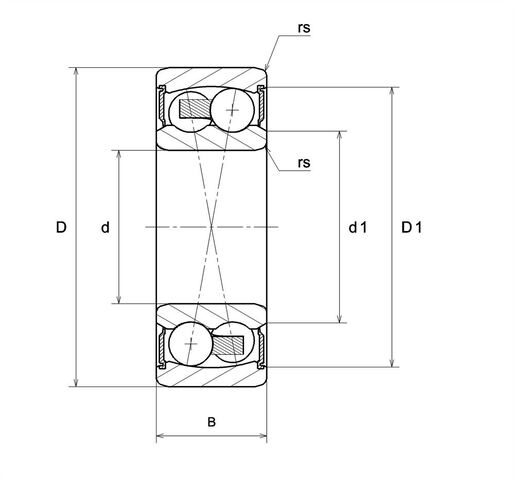

d - Innendurchmesser	30 mm
D - Außendurchmesser	72 mm
B - Breite des Lagers/Innenrings	27 mm
d1 - Außendurchmesser Innenring	40,5 mm
D1 - Innendurchmesser Außenring	62,8 mm
rs - Minimaler Rundungsradius	1,1 mm
Radiallagerluftklasse	CN
Präzisionsklasse	P0
Masse	0,54 kg

PRODUKTLEISTUNG
C - Dynamische Tragzahl	21,3 kN
C0 - Statische Tragzahl	6,3 kN
Cu - Ermüdungsgrenzbelastung	0,29 kN
e - Koeffizient	0.26
Y0 - Statischer Axiallastkoeffizient	2.51
Y1 - Unterer Axiallastkoeffizient	2.4
Y2 - Oberer axialer Belastungskoeffizient	3.71
N lim - Mechanische Grenzdrehzahl	6100 tr/min
Tmin - Min Betriebstemperatur	-20 °C
Tmax - Max Betriebstemperatur	120 °C

LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)	5,312 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)	7,688 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)	5,21 Hz
BRF - Rotational frequency – rolling element (60 rpm)	2,605 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)	0,409 Hz

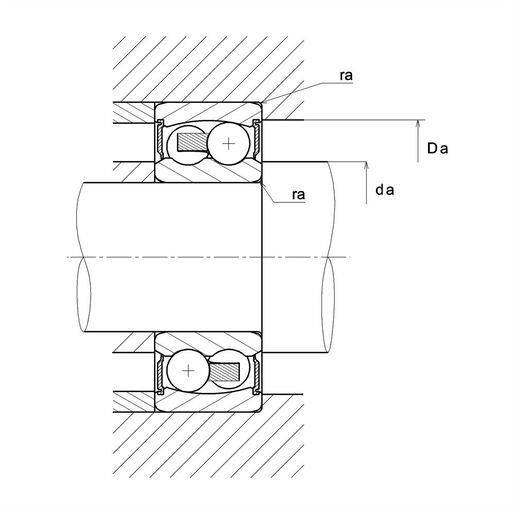

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR	36,5 mm
Da max - Maximaler Schulterdurchmesser AR	65,5 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse	1 mm
