Pendelkugellager, Stahlblechkäfig, offen, erhöhte Kugelanzahl
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

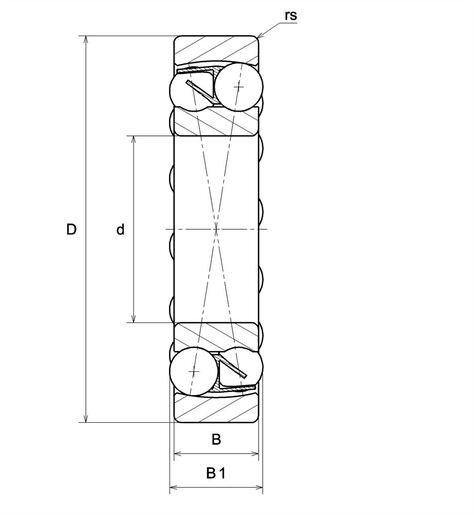

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 95 mm |
| D - Außendurchmesser | 200 mm |
| B - Breite des Lagers/Innenrings | 67 mm |
| B1 - Gesamtbreite | 68 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 8,97 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 161 kN |
| C0 - Statische Tragzahl | 64,5 kN |
| Cu - Ermüdungsgrenzbelastung | 2,7 kN |
| e - Koeffizient | 0.38 |
| Y0 - Statischer Axiallastkoeffizient | 1.8 |
| Y1 - Unterer Axiallastkoeffizient | 1.7 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.6 |
| Nlim - Grenzdrehzahl mit Ölschmierung | 3400 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 2800 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

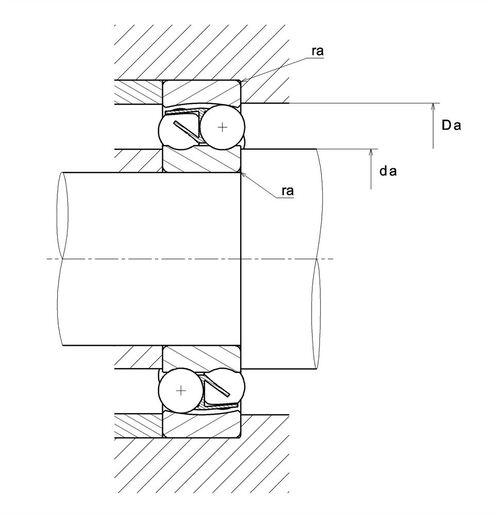

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 108 mm |
| Da max - Maximaler Schulterdurchmesser AR | 187 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2,5 mm |
