Pendelrollenlager

23224EAKW33 - SNR

23224EAKW33

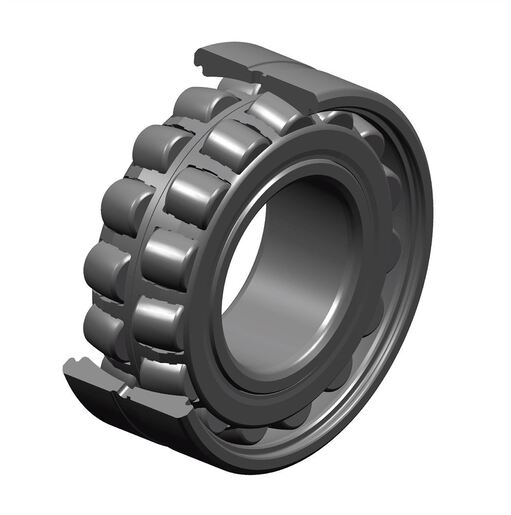

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Documentation

Product information

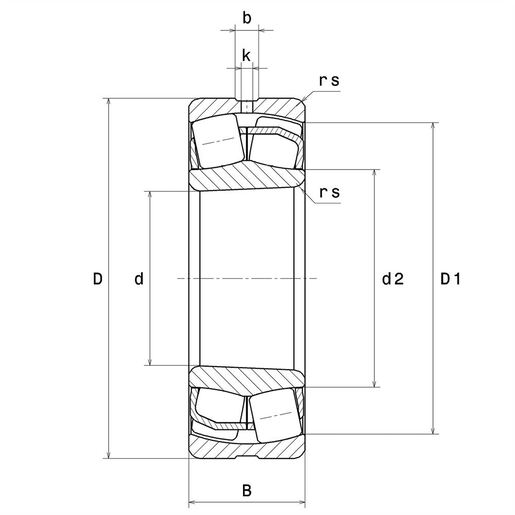

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser120 mm
D - Außendurchmesser215 mm
B - Breite des Lagers/Innenrings76 mm
d2 - Außendurchmesser Innenring139,9 mm
D1 - Innendurchmesser Außenring189 mm
rs - Minimaler Rundungsradius2,1 mm
Anzahl der Schmierbohrungen3
b - Nutbreite11,01 mm
k - Bohrungsdurchmesser5 mm
Referenz der HülseH2324
RadiallagerluftklasseCN
Masse11,89 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl857 kN
C0 - Statische Tragzahl998 kN
Cu - Ermüdungsgrenzbelastung104 kN
e - Koeffizient0.32
Y0 - Statischer Axiallastkoeffizient2.04
Y1 - Unterer Axiallastkoeffizient2.09
Y2 - Oberer axialer Belastungskoeffizient3.11
N ref - Thermische Referenzdrehzahl2100 tr/min
N lim - Mechanische Grenzdrehzahl2800 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)7,624 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)10,376 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)6,244 Hz
BRF - Rotational frequency – rolling element (60 rpm)3,122 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,424 Hz

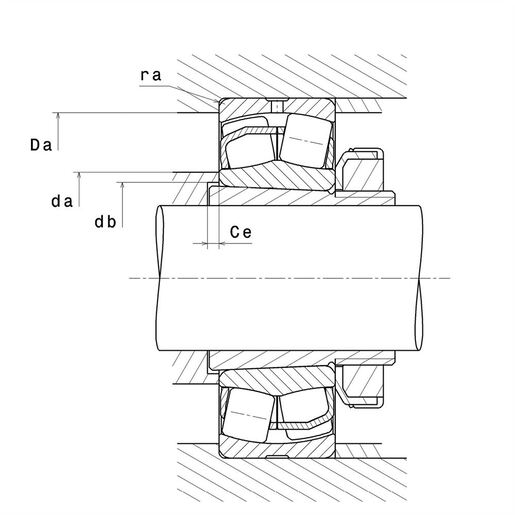

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR0 mm
da min - Minimaler Schulterdurchmesser IR132 mm
db - Mindestdurchmesser der Hülse131 mm
Ce - Minimale Länge der Hülse17 mm
Da max - Maximaler Schulterdurchmesser AR203 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2 mm
