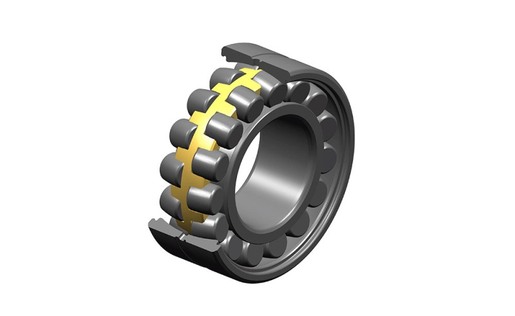

Zweireihiges Pendelrollenlager, Massivkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:30
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 240 mm |
| D - Außendurchmesser | 360 mm |
| B - Breite des Lagers/Innenrings | 118 mm |
| D1 - Innendurchmesser Außenring | 323 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| Anzahl der Schmierbohrungen | 3 oder 8 |
| b - Nutbreite | 15,31 mm |
| k - Bohrungsdurchmesser | 7 mm |
| Referenz der Hülse | H24048 |
| Radiallagerluftklasse | C3 |
| Masse | 41 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 2020 kN |
| C0 - Statische Tragzahl | 3050 kN |
| Cu - Ermüdungsgrenzbelastung | 267 kN |
| e - Koeffizient | 0.29 |
| Y0 - Statischer Axiallastkoeffizient | 2.26 |
| Y1 - Unterer Axiallastkoeffizient | 2.32 |
| Y2 - Oberer axialer Belastungskoeffizient | 3.45 |
| Nref - Thermische Referenzdrehzahl | 1100 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 1700 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 11,122 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 13,878 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,445 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 8,796 Hz |

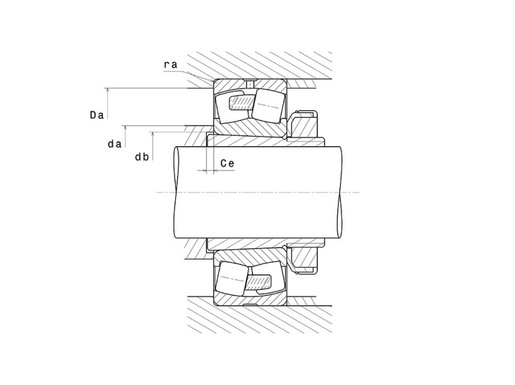

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 252,4 mm |
| Da max - Maximaler Schulterdurchmesser AR | 347,6 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2,5 mm |
