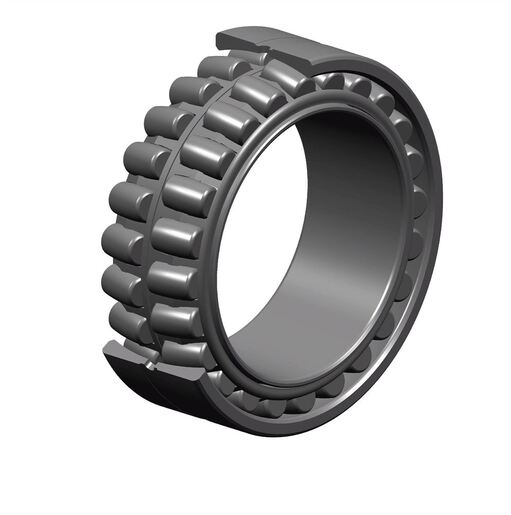

Zweireihiges Pendelrollenlager mit zentralem Führungsbord, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:30
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

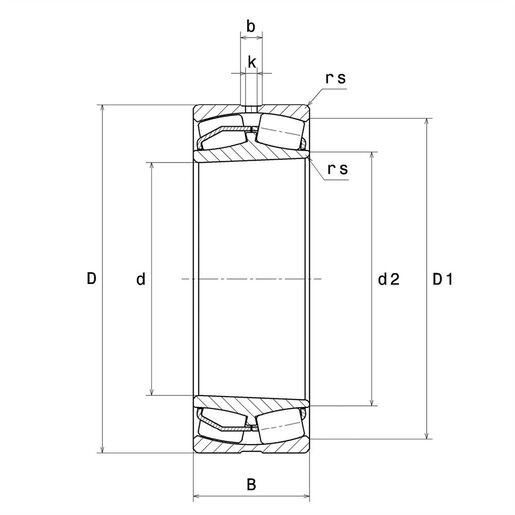

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 170 mm |
| D - Außendurchmesser | 280 mm |
| B - Breite des Lagers/Innenrings | 109 mm |
| d2 - Außendurchmesser Innenring | 191,501 mm |
| D1 - Innendurchmesser Außenring | 243,9 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 3 ou 4 |
| b - Nutbreite | 14,139 mm |
| k - Bohrungsdurchmesser | 6 mm |
| Referenz der Hülse | AH24134 |
| Radiallagerluftklasse | CN |
| Masse | 25,47 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 1370 kN |
| C0 - Statische Tragzahl | 1900 kN |
| Cu - Ermüdungsgrenzbelastung | 181 kN |
| e - Koeffizient | 0.35 |
| Y0 - Statischer Axiallastkoeffizient | 1.87 |
| Y1 - Unterer Axiallastkoeffizient | 1.91 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.85 |
| N ref - Thermische Referenzdrehzahl | 1300 tr/min |
| N lim - Mechanische Grenzdrehzahl | 1800 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 9,223 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 11,777 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,887 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,944 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,439 Hz |

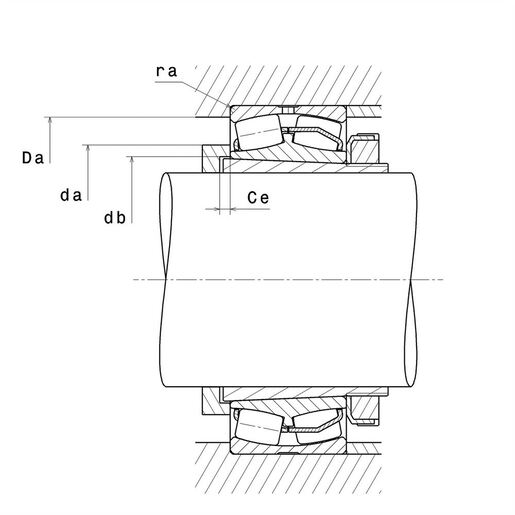

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 182 mm |
| Da max - Maximaler Schulterdurchmesser AR | 268 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
