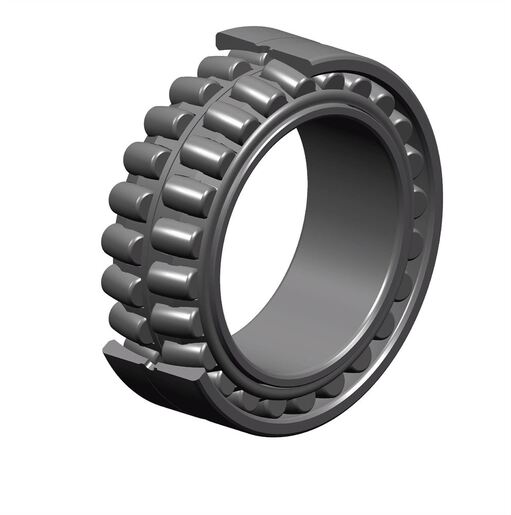

Zweireihiges Pendelrollenlager mit zentralem Führungsbord, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

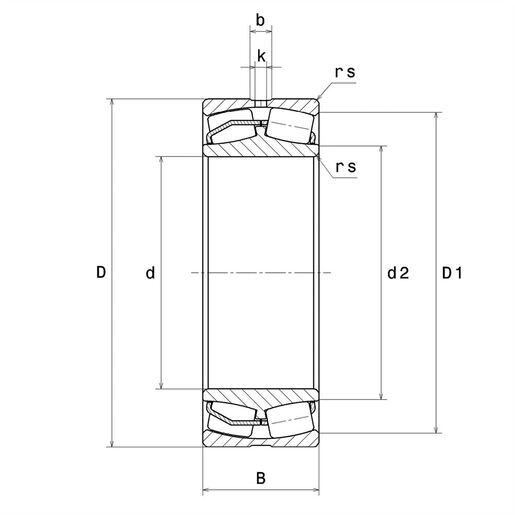

Einloggen Um dieses Produkt in Ihren Warenkorb zu legen Documentation Product information TECHNISCHE EIGENSCHAFTEN Marke SNR d - Innendurchmesser 190 mm D - Außendurchmesser 320 mm B - Breite des Lagers/Innenrings 128 mm d2 - Außendurchmesser Innenring 214,537 mm D1 - Innendurchmesser Außenring 276,4 mm rs - Minimaler Rundungsradius 3 mm Anzahl der Schmierbohrungen 3 ou 8 b - Nutbreite 16,642 mm k - Bohrungsdurchmesser 8 mm Radiallagerluftklasse C3 Masse 40,68 kg
PRODUKTLEISTUNG C - Dynamische Tragzahl 1830 kN C0 - Statische Tragzahl 2580 kN Cu - Ermüdungsgrenzbelastung 236 kN e - Koeffizient 0.37 Y0 - Statischer Axiallastkoeffizient 1.8 Y1 - Unterer Axiallastkoeffizient 1.84 Y2 - Oberer axialer Belastungskoeffizient 2.74 N ref - Thermische Referenzdrehzahl 1100 tr/min N lim - Mechanische Grenzdrehzahl 1600 tr/min Tmin - Min Betriebstemperatur -40 °C Tmax - Max Betriebstemperatur 200 °C
LAGERFREQUENZEN BPFO - Außenring charakteristische Frequenz (60 U/min) 9,175 Hz BPFI - Innenring charakteristische Frequenz (60 U/min) 11,825 Hz BSF - Wälzkörper charakteristische Frequenz (60 U/min) 7,573 Hz BRF - Rotational frequency – rolling element (60 rpm) 3,787 Hz FTF - Käfig charakteristische Frequenz (60 U/min) 0,437 Hz

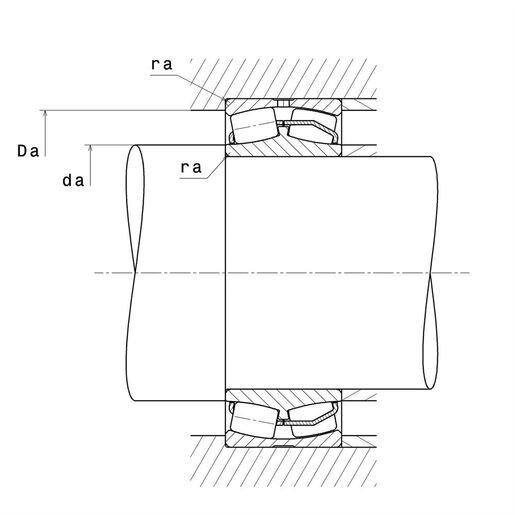

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE da max - Maximaler Schulterdurchmesser IR 0 mm da min - Minimaler Schulterdurchmesser IR 204 mm Da max - Maximaler Schulterdurchmesser AR 306 mm ra max - Maximaler Rundungsradius von Welle und Gehäuse 2,5 mm
