Zweireihiges Pendelrollenlager mit zentralem Führungsbord, innenringgeführter Massivkäfig, Nut und Schmierbohrungen im Außenring
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 220 mm |
| D - Außendurchmesser | 370 mm |
| B - Breite des Lagers/Innenrings | 150 mm |
| D1 - Innendurchmesser Außenring | 320,3 mm |
| rs - Minimaler Rundungsradius | 4 mm |
| Anzahl der Schmierbohrungen | 3 ou 8 |
| b - Nutbreite | 15,9 mm |
| k - Bohrungsdurchmesser | 7 mm |
| Radiallagerluftklasse | C3 |
| Masse | 63,5 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 2600 kN |
| C0 - Statische Tragzahl | 3540 kN |
| Cu - Ermüdungsgrenzbelastung | 311 kN |
| e - Koeffizient | 0.39 |
| Y0 - Statischer Axiallastkoeffizient | 1.7 |
| Y1 - Unterer Axiallastkoeffizient | 1.74 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.59 |
| N ref - Thermische Referenzdrehzahl | 850 tr/min |
| N lim - Mechanische Grenzdrehzahl | 1400 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,161 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,839 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,735 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,368 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,43 Hz |

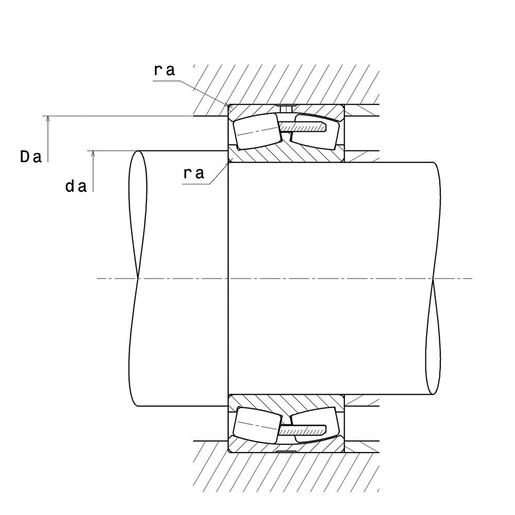

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 237 mm |
| Da max - Maximaler Schulterdurchmesser AR | 353 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 3 mm |
