Kegelrollenlager, Blechkäfig
Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung. Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 72 mm |
| B - Breite des Lagers/Innenrings | 17 mm |
| C - Breite des Außenrings | 15 mm |
| T - Gesamtbreite | 18,25 mm |
| d1 - Außendurchmesser Innenring | 52,3 mm |
| a - Abstand Druckkegelspitze | 15,4 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| r1s - Minimaler Rundungsradius | 1,5 mm |
| Masse | 0,331 kg |
| Referenz gemäß ISO355 | T3DB035 |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 58,5 kN |
| A2 - Lebensdauerkoeffizient | 1 |
| C0 - Statische Tragzahl | 62,3 kN |
| Cu - Ermüdungsgrenzbelastung | 7,6 kN |

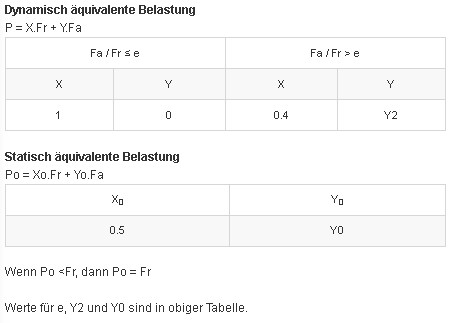

| e - Koeffizient | 0.37 |
| Y0 - Statischer Axiallastkoeffizient | 0.88 |
| Y2 - Oberer axialer Belastungskoeffizient | 1.6 |
| N ref - Thermische Referenzdrehzahl | 6300 tr/min |
| N lim - Mechanische Grenzdrehzahl | 11000 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,121 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 9,879 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 5,822 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,911 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,419 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 44 mm |
| db min - Minimaler Schulterdurchmesser IR | 43,5 mm |
| Da min - Minimaler Schulterdurchmesser AR | 62 mm |
| Da max - Maximaler Schulterdurchmesser AR | 63,5 mm |
| Db min - Minimaler Schulterdurchmesser AR | 67 mm |
| Ca - Minimaler Abstand | 3 mm |
| Cb - Minimaler Abstand | 3 mm |
| ra max - Maximaler Verrundungsradius | 1,5 mm |
| r1a - Maximaler Rundungsradius | 1,5 mm |
