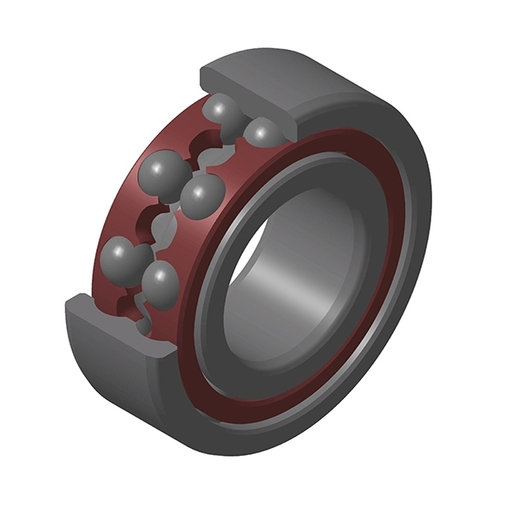

Zweireihiges Rillenkugellager, Radialkontakt, Polyamidkäfig, offen
HerunterladenTechnisches Datenblatt
Kontaktaufnahme| TECHNISCHE EIGENSCHAFTEN | | Marke | SNR |

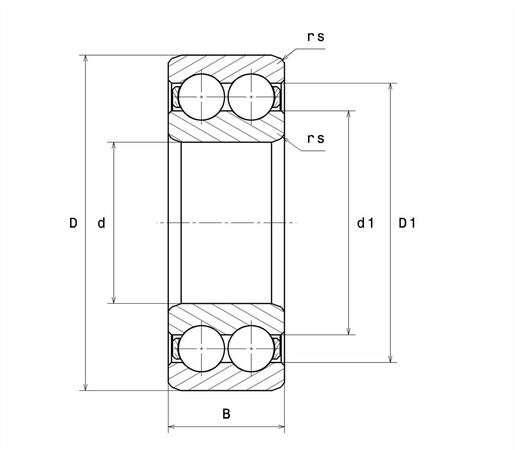

| d - Innendurchmesser | 10 mm |
| D - Außendurchmesser | 30 mm |
| B - Breite des Lagers/Innenrings | 14 mm |
| d1 - Außendurchmesser Innenring | 16,25 mm |
| D1 - Innendurchmesser Außenring | 23,85 mm |
| rs - Minimaler Rundungsradius | 0,6 mm |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 0,049 kg |
| PRODUKTLEISTUNG | | C - Dynamische Tragzahl | 9,2 kN |
| C0 - Statische Tragzahl | 5,2 kN |
| Cu - Ermüdungsgrenzbelastung | 0,35 kN |
| f0 - Koeffizient | 12.1 |
| Nref - Thermische Referenzdrehzahl | 21000 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 24000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | | BPFO - Außenring charakteristische Frequenz (60 U/min) | 2,528 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 4,472 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,361 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 3,322 Hz |

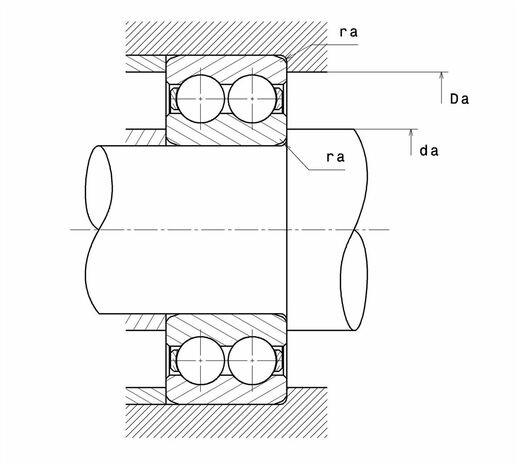

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | | da min - Minimaler Schulterdurchmesser IR | 14 mm |
| Da max - Maximaler Schulterdurchmesser AR | 26 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 0,6 mm |
