TECHNISCHE EIGENSCHAFTEN
Marke	SNR

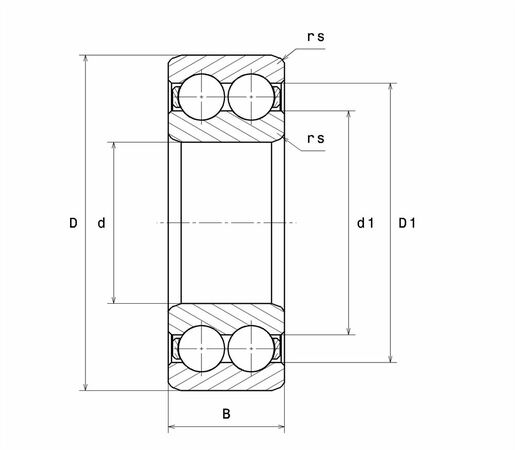

d - Innendurchmesser	30 mm
D - Außendurchmesser	62 mm
B - Breite des Lagers/Innenrings	20 mm
d1 - Außendurchmesser Innenring	41,3 mm
D1 - Innendurchmesser Außenring	51,7 mm
rs - Minimaler Rundungsradius	1 mm
Radiallagerluftklasse	CN
Präzisionsklasse	P0
Masse	0,26 kg

PRODUKTLEISTUNG
C - Dynamische Tragzahl	26,2 kN
C0 - Statische Tragzahl	20,8 kN
Cu - Ermüdungsgrenzbelastung	0,94 kN
f0 - Koeffizient	14.4
N ref - Thermische Referenzdrehzahl	9600 tr/min
N lim - Mechanische Grenzdrehzahl	10000 tr/min
Tmin - Min Betriebstemperatur	-20 °C
Tmax - Max Betriebstemperatur	120 °C

LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)	4,086 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)	5,914 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)	0,409 Hz
BRF - Rotational frequency – rolling element (60 rpm)	2,644 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)	5,288 Hz

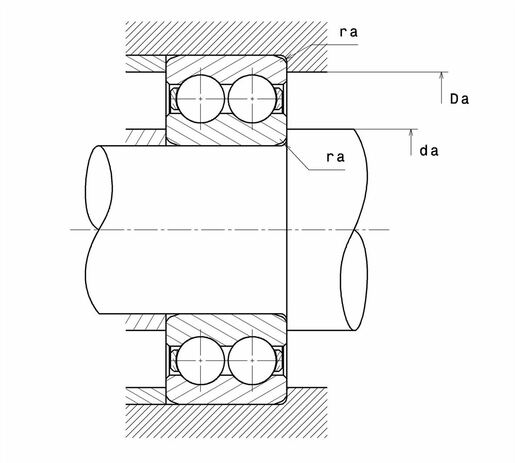

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR	36 mm
Da max - Maximaler Schulterdurchmesser AR	56 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse	1 mm
