4T-07100 - NTN

4T-07100

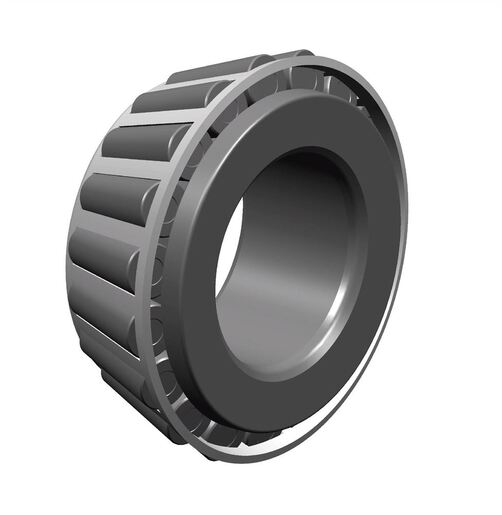

Einheit aus Innenring, Rollensatz und Käfig, Blechkäfig

Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung.  Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

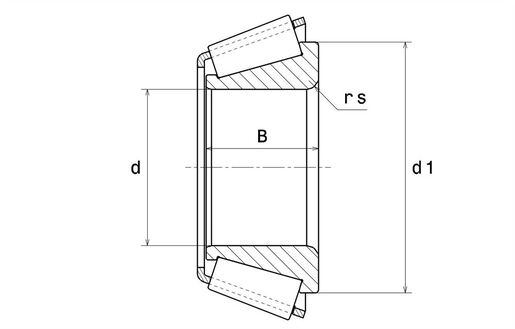

TECHNISCHE EIGENSCHAFTEN

d - Innendurchmesser 25,4 mm
B - Breite des Lagers/Innenrings 14,26 mm
d1 - Außendurchmesser Innenring 37,5 mm
Marke NTN
Product classification image

PRODUKTLEISTUNG

C - Dynamische Tragzahl 28,8 kN
C0 - Statische Tragzahl 27,9 kN
A2 - Lebensdauerkoeffizient 1
e - Koeffizient 0.4
Y0 - Statischer Axiallastkoeffizient 0.82
Y2 - Oberer axialer Belastungskoeffizient 1.49
FTF - Käfig charakteristische Frequenz 0 Hz
BSF - Wälzkörper charakteristische Frequenz 0 Hz
BPFO - Außenring charakteristische Frequenz 0 Hz
BPFI - Innenring charakteristische Frequenz 0 Hz

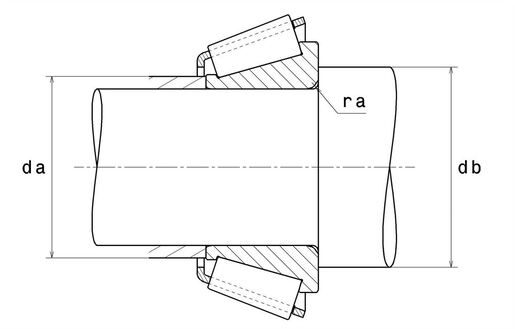

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max - Max Schulterdurchmesser IR 29,5 mm
db min - Minimaler IR-Schulterdurchmesser 30,5 mm
ra max - Maximaler Verrundungsradius 1 mm
