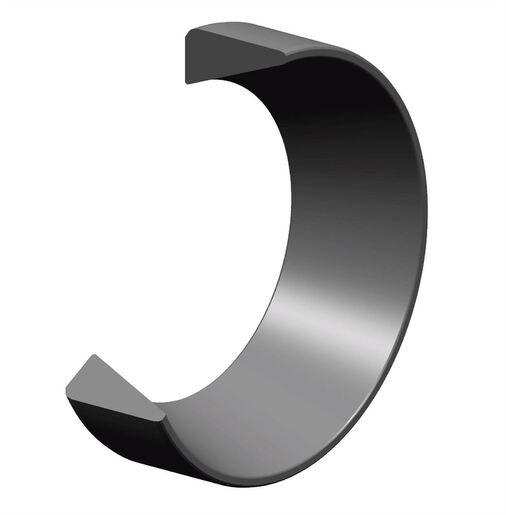

Außenring
Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung. Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.
3D-Datei
Technisches Datenblatt
Spezifikationen

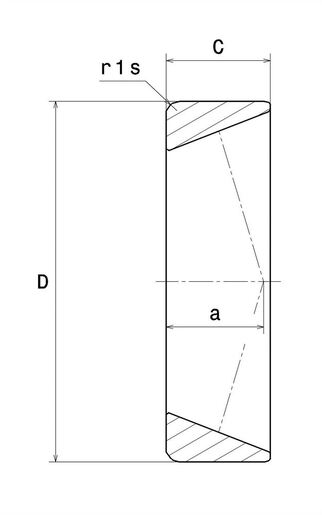

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| D - Außendurchmesser | 50,005 mm |
| C - Breite des Außenrings | 9,525 mm |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| A2 - Lebensdauerkoeffizient | 1 |

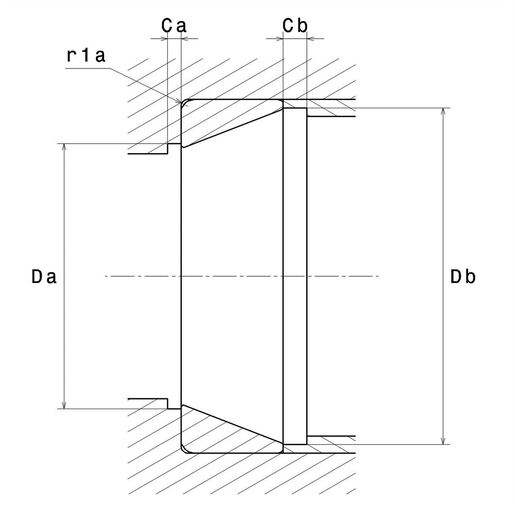

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| Da max - Maximaler Schulterdurchmesser AR | 44,5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 47 mm |
| r1a - Maximaler Rundungsradius | 1 mm |
