6005NR - NTN

6005NR

Einreihiges Rillenkugellager, Radialkontakt, Stahlblechkäfig, Nut und Sicherungsring im Außenring, offen

Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.

Herunterladen

CAD-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d 25 mm
D 47 mm
B 12 mm
a min 1,9 mm
a max 2,06 mm
Ca min 3,02 mm
Ca max 3,18 mm
rs min 0,6 mm
rNs min 0,5 mm
D3 max 44,6 mm
b min 1,35 mm
b max 1,65 mm
r0 max 0,4 mm
D4 max 52,7 mm
f 1,12 mm
Referenz des Sicherungsringes R47
Radiallagerluftklasse CN
Masse 0,08 kg
Marke NTN
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 11,2 kN
Statische Tragzahl (C0) 5,85 kN
Ermüdungsgrenzbelastung (Cu) 0,38 kN
f0 14.5
Nlim (Öl) 18000 tr/min
Nlim (Fett) 15000 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 120 °C

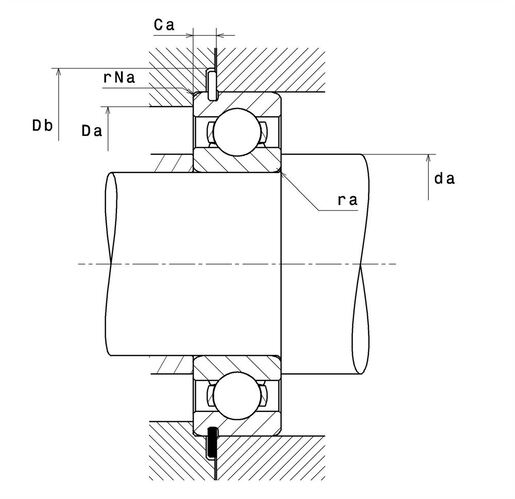

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da min 29 mm
Da max 43 mm
ra max 0,6 mm
rNa max 0,5 mm
Db min 53,5 mm
