Einreihiges Rillenkugellager, Radialkontakt, Massivkäfig, offen
Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar
TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | NTN |
d - Innendurchmesser | 300 mm |
D - Außendurchmesser | 460 mm |
B - Breite des Lagers/Innenrings | 74 mm |
rs - Minimaler Rundungsradius | 4 mm |
Radiallagerluftklasse | C4 |
Masse | 43,8 kg |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 395 kN |
C0 - Statische Tragzahl | 480 kN |
Cu - Ermüdungsgrenzbelastung | 18,4 kN |
f0 - Koeffizient | 15.6 |
Nlim - Grenzdrehzahl mit Ölschmierung | 1500 tr/min |
Nlim - Grenzdrehzahl mit Fettschmierung | 1300 tr/min |
Tmin - Min Betriebstemperatur | -40 °C |
Tmax - Max Betriebstemperatur | 120 °C |

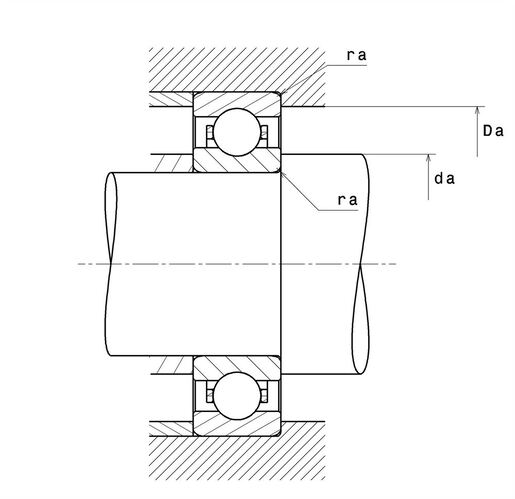

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da min - Minimaler Schulterdurchmesser IR | 316 mm |
Da max - Maximaler Schulterdurchmesser AR | 444 mm |
ra max - Maximaler Rundungsradius von Welle und Gehäuse | 3 mm |
![Calcul factors image](https://eshop-api.ntn-snr.com/medias/DGBB-DE.jpg?context=bWFzdGVyfHJvb3R8NDM4MDN8aW1hZ2UvanBlZ3xoZDUvaDU2Lzg5Mzc2ODk0ODEyNDYvREdCQl9ERS5qcGd8YTMxNWE4ZGI3MzljODZkMjAxYzMxYWVjYzc4Njc5ZjIyMjc4Mzg2ZmZmMDNmNTc2MmJkZDZlZTRmMGFlYzY4YQ)
