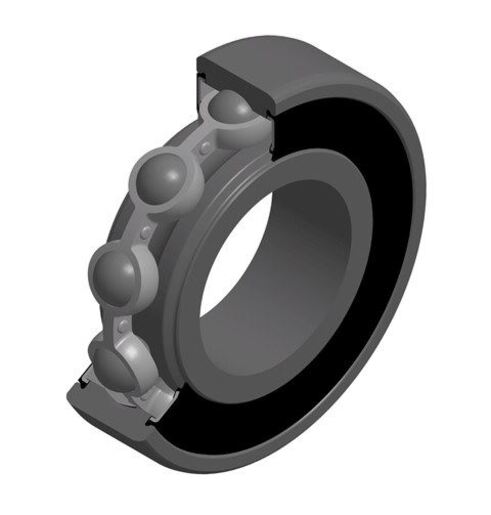

Einreihiges Rillenkugellager, Radialkontakt, Stahlblechkäfig, kegelige Bohrung, berührende Dichtungen beidseitig
Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.
3D-Datei
Technisches Datenblatt

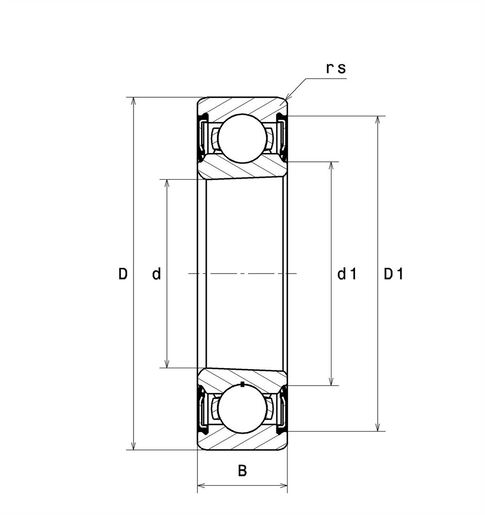

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 25 mm |
| D - Außendurchmesser | 52 mm |
| B - Breite des Lagers/Innenrings | 15 mm |
| d1 - Außendurchmesser Innenring | 31,8 mm |
| D1 - Innendurchmesser Außenring | 49,2 mm |
| rs - Minimaler Rundungsradius | 1 mm |
| Referenz der Hülse | H205 |
| Radiallagerluftklasse | CN |
| Masse | 0,124 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 14,8 kN |
| C0 - Statische Tragzahl | 7,9 kN |
| Cu - Ermüdungsgrenzbelastung | 0,36 kN |
| f0 - Koeffizient | 13.9 |
| Nlim - Mechanische Grenzdrehzahl | 9000 tr/min |
| Tmin - Min Betriebstemperatur | -30 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,585 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 5,415 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,398 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,715 Hz |

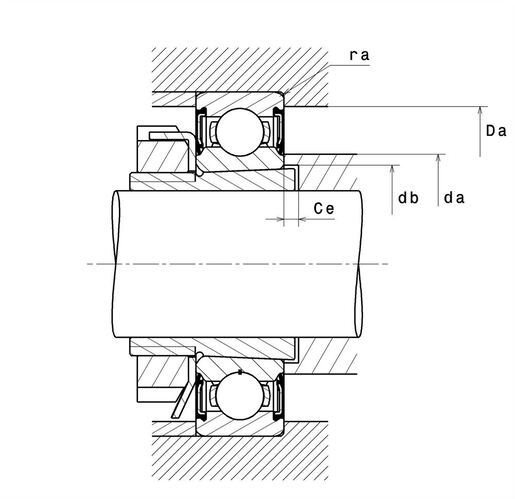

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 30 mm |
| da max - Max Schulterdurchmesser IR | 31,8 mm |
| db - Mindestdurchmesser der Hülse | 28 mm |
| Ce - Minimale Länge der Hülse | 6 mm |
| Da max - Maximaler Schulterdurchmesser AR | 47 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
