Einreihiges Rillenkugellager, Radialkontakt, Stahlblechkäfig, Nut und Sicherungsring im Außenring, Deckscheibe einseitig
Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 72 mm |
| B - Breite des Lagers/Innenrings | 17 mm |
| d1 - Außendurchmesser Innenring | 44 mm |
| D1 - Innendurchmesser Außenring | 62,7 mm |
| a min - Min-Position Nut | 3,07 mm |
| a max - Maximale Position der Nut | 3,28 mm |
| Ca min - Minimale Position des Gehäuseabsatzes | 4,67 mm |
| Ca max - Maximale Position des Gehäuseabsatzes | 4,98 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| rNs - Minimaler Rundungsradius | 0,5 mm |
| D3 - Maximaler Nutgrunddurchmesser | 68,81 mm |
| b min - Min-Nutbreite | 1,9 mm |
| b max - Maximale Breite der Nut | 2,2 mm |
| r0 max - Maximaler Radius der Sprengringnut | 0,6 mm |
| D4 max - Maximaler Außendurchmesser bei montiertem Sprengring | 78,6 mm |
| f - Dicke des Sprengrings | 1,65 mm |
| Referenz des Sicherungsringes | R72 |
| Radiallagerluftklasse | CN |
| Masse | 0,285 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 27,1 kN |
| C0 - Statische Tragzahl | 15,3 kN |
| Cu - Ermüdungsgrenzbelastung | 0,7 kN |
| f0 - Koeffizient | 13.8 |
| N ref - Thermische Referenzdrehzahl | 10000 tr/min |
| N lim - Mechanische Grenzdrehzahl | 16000 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,565 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 5,435 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,606 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,303 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,396 Hz |

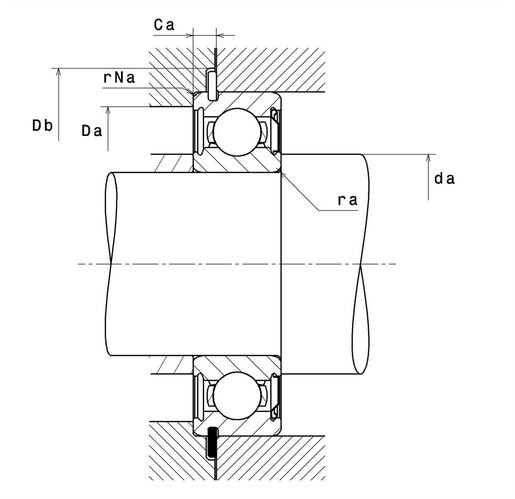

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 41,5 mm |
| da max - Maximaler Schulterdurchmesser IR | 44 mm |
| Da max - Maximaler Schulterdurchmesser AR | 65,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
| rNa max - Maximaler Hohlkehlradius am Gehäuseabsatz | 0,5 mm |
| Db min - Min. Durchmesser des Gehäuseabsatzes im Bereich des Sprengrings | 80 mm |
