Einreihige Rillenkugellager

6226L1C3 - NTN

6226L1C3

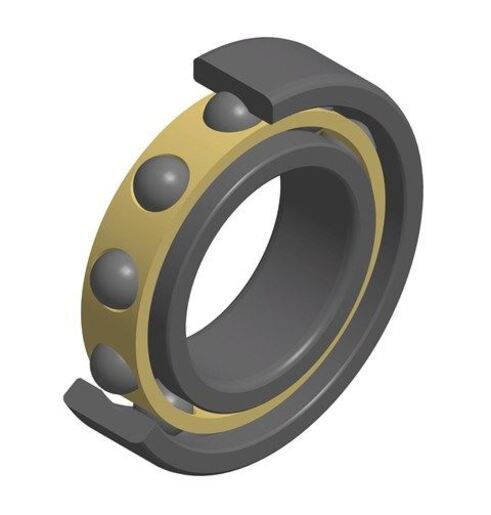

Einreihiges Rillenkugellager, Radialkontakt, Massivkäfig, offen

Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.

Documentation

Product information

TECHNISCHE EIGENSCHAFTEN
MarkeNTN
d - Innendurchmesser130 mm
D - Außendurchmesser230 mm
B - Breite des Lagers/Innenrings40 mm
rs - Minimaler Rundungsradius3 mm
RadiallagerluftklasseC3
Masse5,82 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl185 kN
C0 - Statische Tragzahl146 kN
Cu - Ermüdungsgrenzbelastung4,95 kN
f0 - Koeffizient14.5
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur120 °C

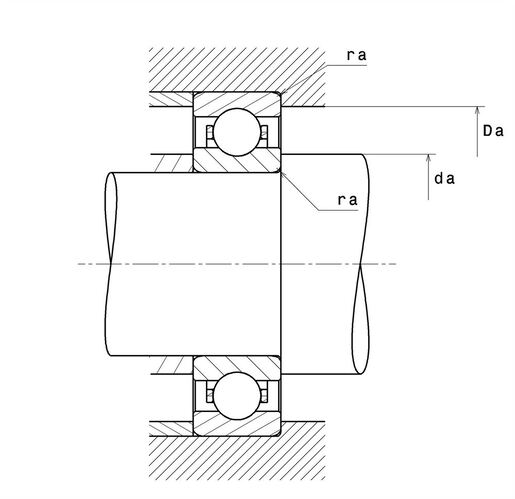

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR143 mm
Da max - Maximaler Schulterdurchmesser AR217 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2,5 mm
