Flanschgehäuse für Lager auf Spannhülse, aus Grauguss, für Fettschmierung
Flanschlagergehäuse aus Grauguss für durchgehende Wellen oder Wellenenden.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

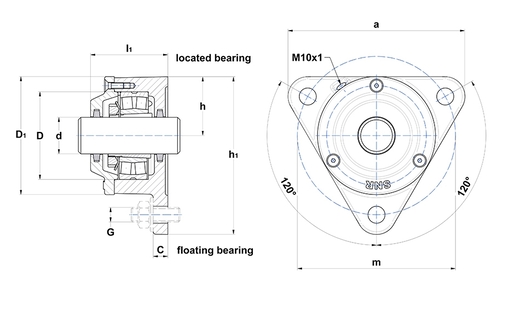

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Wellendurchmesser | 50 mm |
| D1 - Außendurchmesser Deckel | 128 mm |
| a - Gehäuselänge | 192 mm |
| c - Höhe des Gehäusefußes | 12 mm |
| h - Höhe der Lagermitte | 65 mm |
| h1 - Höhe des Gehäuses | 172 mm |
| l1 - Gehäusebreite über Deckel | 81,5 mm |
| m - Abstand der Montagebohrungen/-Körnungen (Länge) | 170 mm |
| N - Durchmesser der Montagebohrung | 14 mm |
| D - Durchmesser des Lagersitzes | 100 mm |
| Masse | 4,1 kg |
| Werkstoff des Gehäuses | grey cast |
| SCHRAUBEN | |
|---|---|
| G - Befestigungsschrauben | M12 |
| Empfohlenes Anziehmoment für Befestigungsschrauben | 65 N-m |
| Deckelschrauben | M6x20 |
| Empfohlenes Anziehmoment für Deckelschrauben | 7 N-m |
| ZUGEHÖRIGE KOMPONENTEN - ALLGEMEINES | |
|---|---|
| Filzstreifen | FS 8 x 6,5 x 210 |
| ZUGEHÖRIGE KOMPONENTEN - OPTION 1 | |
|---|---|
| Lager | 1211 K C3 |
| Spannhülse | H211 |
| Festring (x1) | FR100x6x3 |
| ZUGEHÖRIGE KOMPONENTEN - OPTION 2 | |
|---|---|
| Lager | 2211 K C3 |
| Spannhülse | H311 |
| Festring (x1) | FE100x85x2 |
| ZUGEHÖRIGE KOMPONENTEN - OPTION 3 | |
|---|---|
| Lager | 22211 K |
| Spannhülse | H311 |
| Festring (x1) | FE100x85x2 |
