Technisches Datenblatt
Spezifikationen
TECHNISCHE EIGENSCHAFTEN | |
|---|---|

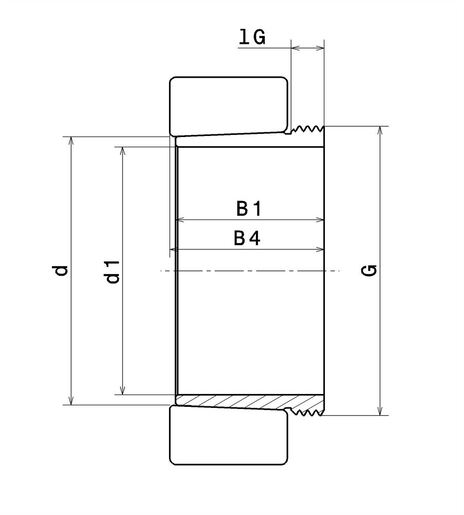

| Diamètre de l'alésage du manchon (d1) | 170 mm |
| d | 180 mm |
| Longueur du manchon (B1) | 116 mm |
| Longueur hors tout de démontage (B4) | 122 mm |
| Désignation du filetage (G) | M190X3 |
| Longueur du filetage du manchon (lG) | 19 mm |
| Désignation taraudage des trous pour injection d'huile (G1) | - |
| Référence de l'écrou associé | KM38 |
| Référence de l'organe de blocage associé | MB34 |
| Référence écrou à l'arbre | KM34 |
| Roulement associé | 23136 |
| Référence de l'écrou hydraulique associé | HMV38 EBF |
| Bohrung | Conique 1:12 |
| Masse | 3,77 kg |
| Marke | SNR |
