Geschlossene Kugelbuchsen finden eine breite Anwendung in unterschiedlichen Applikationen durch präzise zylindrische Form und gute Laufeigenschaften.
3D-Datei
Technisches Datenblatt
Spezifikationen
TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Designtyp | BBE |
| Kategorie der Kugelbuchsen | Standard-Kugelbuchsen, geschlossen |
| Marke | SNR |
| Standard | ISO-Abmessung |
| Anzahl der Dichtungen | 2 |
| Material Außenzylinder oder Stahlsegmente | 100Cr6 |
| Käfig - Material | RSt34-2 |
| Fettfüllung | no |

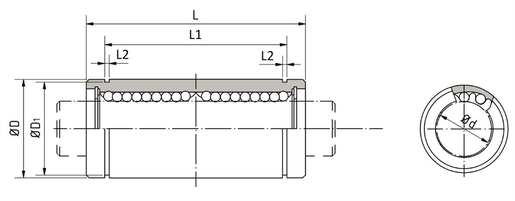

| d - Innendurchmesser | 12 mm |
| d - Innendurchmessertoleranz | 0,009/0 |
| D - Außendurchmesser | 22 mm |
| D - Außendurchmessertoleranz | 0/-0,011 |
| L - Länge | 61 mm |
| L - Längentoleranz | 0/-0,3 |
| L1 - Abstand zu Nuten | 45,8 mm |
| L1-Toleranz | 0/-0,3 |
| D1 - Durchmesser | 21 mm |
| L2 - Nutbreite | 1,3 mm |
| Anzahl der Kugelreihen | 4 |
| Masse | 0,08 kg |
PRODUKTLEISTUNG | |
|---|---|
| Cmin | 0,683 kN |
| Cmax | 0,966 kN |
| C0min | 1,57 kN |
| C0max | 2,22 kN |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 110 °C |
