Bei offenen Kugelbuchsen werden für die präzisen und reibungsarmen Linearbewegungen unterstützte und gehärtete Stahlwellen zur Verringerung der Durchbiegung eingesetzt.
3D-Datei
Technisches Datenblatt
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| Bauform | BBE-OP |
| Kategorie der Kugelbuchsen | Standardkugelbuchse, offen |
| Standard | ISO-Abmessung |
| Dichtungsanzahl | 2 |
| Material Außenzylinder oder Stahlsegmente | 100Cr6 |
| Material Käfig | PA |
| Erstbefettung | Nein |
| Nachschmier- und Fixierbohrung | Ja |
| Nachschmierbar | Ja |

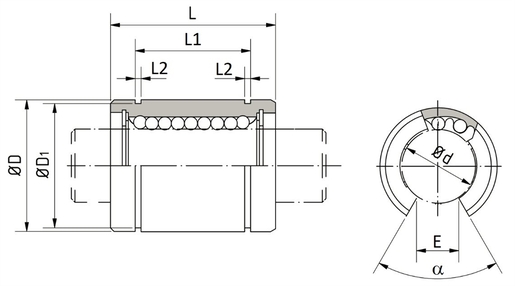

| d - Innendurchmesser | 30 mm |
| d - Innendurchmessertoleranz | 0,011/-0,001 |
| D - Außendurchmesser | 47 mm |
| D - Außendurchmessertoleranz | 0/-0,011 |
| L - Länge | 68 mm |
| L - Längentoleranz | 0/-0,3 |
| L1 | 52,1 mm |
| L1 Toleranz | 0/-0,3 |
| D1 - Durchmesser | 44,5 mm |
| L2 | 1,85 mm |
| E | 12,5 mm |
| Alpha | 50 ° |
| Anzahl der Kugelreihen | 5 |
| Masse | 0,309 kg |
| PRODUKTLEISTUNG | |
|---|---|
| Cmin | 1,584 kN |
| Cmax | 1,584 kN |
| C0min | 2,74 kN |
| C0max | 2,74 kN |
| Crev für OP | 902.88 |
| C0rev für OP | 1561.8 |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 80 °C |
