BBER16LAUU - SNR

BBER16LAUU

Flanschkugelbuchsen ermöglichen präzise und reibungsarme Linearbewegungen auf freitragenden gehärteten Stahlwellen.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

Bauform BBER
Kategorie der Kugelbuchsen FlanschKugelbuchsen
Marke SNR
Standard ISO-Abmessung
Dichtungsanzahl 2
Material Außenzylinder oder Stahlsegmente 100Cr6
Material Käfig RSt34-2
Erstbefettung no

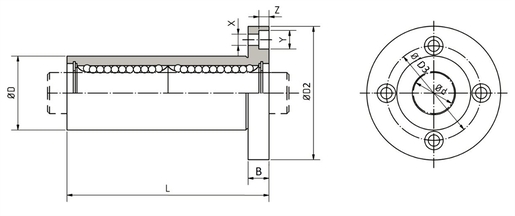

d - Innendurchmesser 16 mm
d - Innendurchmessertoleranz 0,011/-0,001
D - Außendurchmesser 26 mm
D - Außendurchmessertoleranz 0/-0,016
L - Länge 68 mm
L - Längentoleranz 0,3/-0,3
B - Flanschbreite 6 mm
D2 - Durchmesser 46 mm
D3 - Durchmesser 36 mm
X 4,5 mm
Y 7,5 mm
Z 4,1 mm
Maximale Exzentrizität 0,015 mm
Anzahl der Kugelreihen 4
Masse 0,16 kg
Product classification image

PRODUKTLEISTUNG

Cmin 0,71 kN
Cmax 1,004 kN
C0min 1,78 kN
C0max 2,517 kN
Zulässiges statisches Moment My 14 N/m
Tmin - Min Betriebstemperatur -20 °C
Tmax - Max Betriebstemperatur 110 °C
