Bei offenen Kugelbuchsen werden für die präzisen und reibungsarmen Linearbewegungen unterstützte und gehärtete Stahlwellen zur Verringerung der Durchbiegung eingesetzt.
3D-Datei
Technisches Datenblatt
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| Bauform | BBE-OP |
| Kategorie der Kugelbuchsen | Standardkugelbuchse, offen |
| Standard | ISO-Abmessung |
| Dichtungsanzahl | 2 |
| Material Außenzylinder oder Stahlsegmente | X105CrMo17 |
| Material Käfig | PA |
| Erstbefettung | Nein |

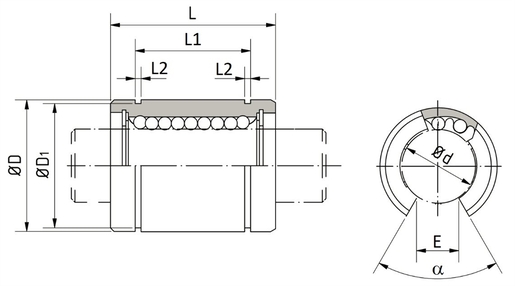

| d - Innendurchmesser | 60 mm |
| d - Innendurchmessertoleranz | 0,013/-0,002 |
| D - Außendurchmesser | 90 mm |
| D - Außendurchmessertoleranz | 0/-0,015 |
| L - Länge | 125 mm |
| L - Längentoleranz | 0/-0,4 |
| L1 | 101,7 mm |
| L1 Toleranz | 0/-0,4 |
| D1 - Durchmesser | 86,5 mm |
| L2 | 3,15 mm |
| E | 27,2 mm |
| Alpha | 54 ° |
| Anzahl der Kugelreihen | 5 |
| Masse | 1,9 kg |
| PRODUKTLEISTUNG | |
|---|---|
| Cmin | 6,085 kN |
| Cmax | 6,085 kN |
| C0min | 9,8 kN |
| C0max | 9,8 kN |
| Crev für OP | 3468.45 |
| C0rev für OP | 5586 |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 80 °C |
