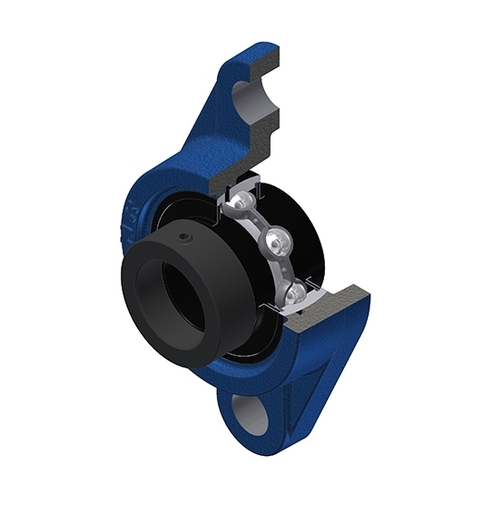

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Labyrinthdichtung, für Hochtemperaturanwendungen
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
Dieses Kit enthält folgende Referenz(en)
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

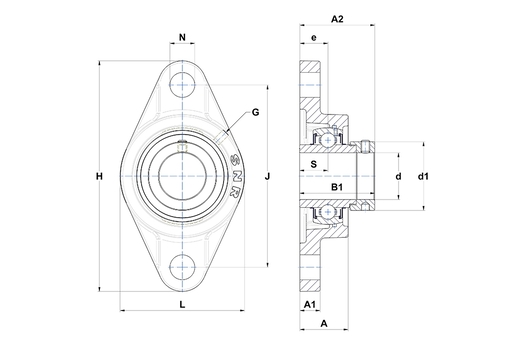

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| A - Gehäusehöhe | 55 mm |
| A1 - Gehäusefußhöhe/Flanschhöhe | 22 mm |
| A2 - Gesamthöhe ab Montagefläche | 88,8 mm |
| B - Breite des Innenrings | 74,6 mm |
| B1 - Gesamtbreite Innenring | 92,1 mm |
| d - Wellendurchmesser | 75 mm |
| d1 - Durchmesser Exzenterring/Nutmutter | 102 mm |
| e - Abstand Montagefläche zu Lagermitte | 34 mm |
| G - Schmiernippel | M10x1 |
| H - Länge, Breite oder Durchmesser des Gehäuses | 275 mm |
| J - Abstand der Montagebohrungen | 225 mm |
| L - Gehäusebreite/Durchmesser | 164 mm |
| N - Abmessung der Montagebohrung | 23 mm |
| S - Abstand Stirnseite/Lagermitte | 37,3 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 66 kN |
| C0 - Statische Tragzahl | 49,5 kN |
| Betriebstemperatur min | -20 °C |
| Betriebstemperatur max | 200 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 6 kg |
| Empfohlenes Anziehmoment Gewindestift | 22 N-m |
