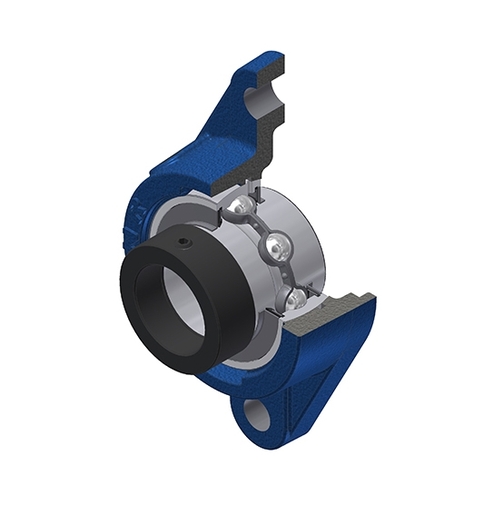

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dichtung mit Schleuderscheibe
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
Dieses Kit enthält folgende Referenz(en)
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |

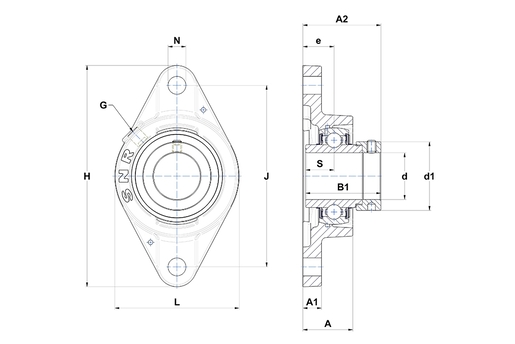

| A - Gehäusehöhe | 57 mm |
| A1 - Gehäusefußhöhe/Flanschhöhe | 18 mm |
| A2 - Gesamthöhe ab Montagefläche | 92,8 mm |
| B - Breite des Innenrings | 74,6 mm |
| B1 - Gesamtbreite Innenring | 92,1 mm |
| d - Wellendurchmesser | 76,2 mm |
| d1 - Durchmesser Exzenterring/Nutmutter | 102 mm |
| e - Abstand Montagefläche zu Lagermitte | 38 mm |
| G - Schmiernippel | R1/8" |
| H - Länge, Breite oder Durchmesser des Gehäuses | 258 mm |
| J - Abstand der Montagebohrungen | 216 mm |
| L - Gehäusebreite/Durchmesser | 160 mm |
| N - Abmessung der Montagebohrung | 21 mm |
| S - Abstand Stirnseite/Lagermitte | 37,3 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 66 kN |
| C0 - Statische Tragzahl | 49,5 kN |
| Betriebstemperatur min | -20 °C |
| Betriebstemperatur max | 100 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 5,74 kg |
| Empfohlenes Anziehmoment Gewindestift | 16,8 N-m |
