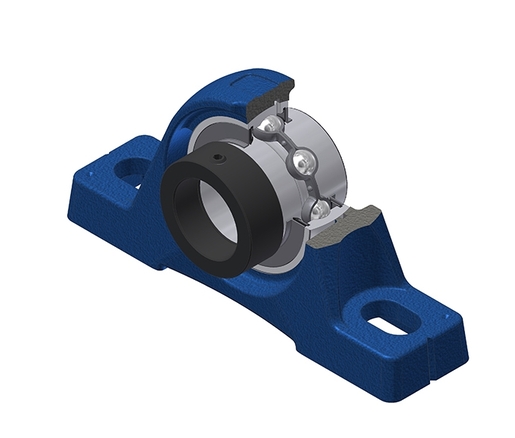

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dichtung mit Schleuderscheibe, für Tieftemperaturanwendungen
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
Dieses Kit enthält folgende Referenz(en)
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| A - Gehäusebreite | 85 mm |
| A1 - Breite der Gehäuseoberseite | 55 mm |
| B - Breite des Innenrings | 55 mm |
| d - Wellendurchmesser | 90 mm |
| d1 - Durchmesser Exzenterring/Nutmutter | 120 mm |
| G - Schmiernippel | R1/8" |
| H - Abstand Montagefuß zu Mittellinie | 101,6 mm |
| H1 - Höhe des Gehäusefußes | 35 mm |
| H2 - Höhe des Gehäuses | 200 mm |
| J - Abstand der Montagebohrungen | 268 mm |
| L - Gehäuselänge | 330 mm |
| L1 - Länge Gehäusefuß | 99 mm |
| N - Abmessung der Montagebohrung | 27 mm |
| N1 - Länge Montagebohrung | 35 mm |
| S - Abstand Stirnseite/Lagermitte | 24,5 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 96 kN |
| C0 - Statische Tragzahl | 71,5 kN |
| Betriebstemperatur min | -40 °C |
| Betriebstemperatur max | 100 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 14 kg |
| Empfohlenes Anziehmoment Gewindestift | 33 N-m |
