EXPLE209-28 - SNR

EXPLE209-28

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dichtung mit Schleuderscheibe

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Herunterladen

Technisches Datenblatt

KitDieses Kit enthält folgende Referenz(en) - EX209-28G2 - PLE209
Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme

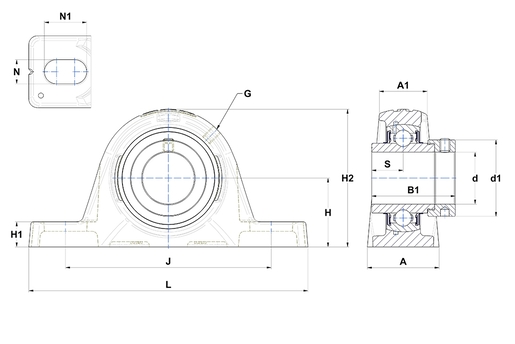

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusebreite54 mm
A1 - Breite der Gehäuseoberseite35 mm
B - Breite des Innenrings42,8 mm
d - Wellendurchmesser44,45 mm
d1 - Durchmesser Exzenterring/Nutmutter62 mm
G - SchmiernippelM6x1
H - Abstand Montagefuß zu Mittellinie52,4 mm
H1 - Höhe des Gehäusefußes18,4 mm
H2 - Höhe des Gehäuses106,4 mm
J - Abstand der Montagebohrungen151,5 mm
L - Gehäuselänge197,5 mm
N - Abmessung der Montagebohrung14 mm
N1 - Länge Montagebohrung24 mm
S - Abstand Stirnseite/Lagermitte21,4 mm
Product classification image
PRODUKTLEISTUNG
C - Dynamische Tragzahl31,85 kN
C0 - Statische Tragzahl20,8 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse2,57 kg
Empfohlenes Anziehmoment Gewindestift8 N-m
