| TECHNISCHE EIGENSCHAFTEN | |
|---|---|

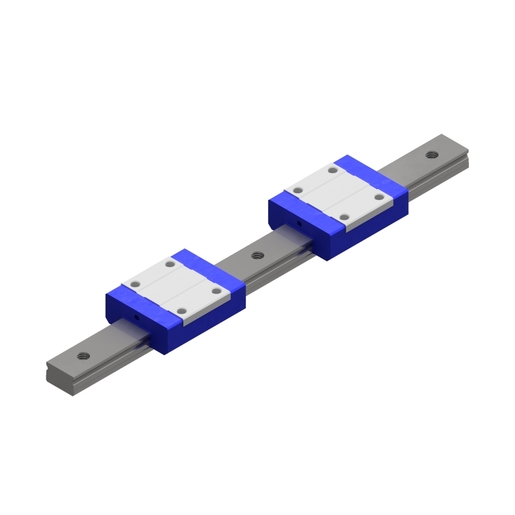

| Marke | SNR |
| Baureihe | LGM |
| Führungswagenversion | X |
| Size | 15 |
| Bauform | BN |
| Anzahl der Führungswagen | 2 |
| Dichtung | BB - Beidseitig Enddichtungen, Seitendichtungen |
| Schienenbefestigung | C |
| Schienenlänge | 200 mm |
| Präzisionsklasse | N |
| Vorspannklasse | Z0 |
| Schienenanordnung | 1 |
| Material | Rostbeständiges Material |
| Sonderoptionen | N - Standard |
| Schmieranschluss | 02 - Kugelschmiernippel 0° |
| Schmierstoff | A - SNR LUB HEAVY DUTY |

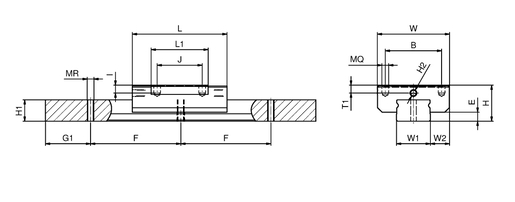

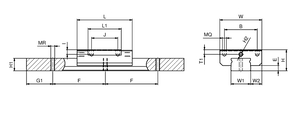

| H | 16 mm |
| W | 32 mm |
| W2 | 8,5 mm |
| E | 4 mm |
| L - Länge | 42 mm |
| B - Flanschbreite | 25 mm |
| J | 20 mm |
| MQ | M 3 |
| l | 3,5 mm |
| L1 | 25,3 mm |
| H2 | M 3 |
| T1 | 3,5 mm |
| N | 5 mm |
| H3 | M 3 |
| W1 | 15 mm |
| H1 | 9,5 mm |
| G1 | 20 mm |
| F | 40 mm |
| MR | 0 |
| t | 9.5 |
| Masse | 0,304 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C50 | 5,51 kN |
| C100 | 4,37 kN |
| C0 | 5,66 kN |
| Mx | 0,04 kN/m |
| My | 0,026 kN/m |
| Mz | 0,026 kN/m |
