MB15 - SNR

MB15

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

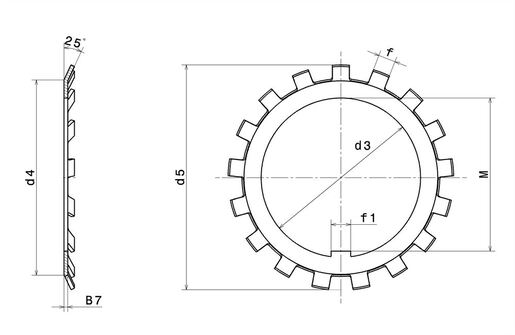

TECHNISCHE EIGENSCHAFTEN

d3 - Bohrungsdurchmesser der Sicherungsscheibe 75 mm
d4 - Durchmesser des Zahnfußes 90 mm
d5 - Außendurchmesser der Sicherheitsscheibe 104 mm
B7 - Dicke der Sicherungsscheibe 1,5 mm
M - Abstand zwischen Innenlasche und Bohrungsdurchmesser 71,5 mm
f - Breite der äußeren Zähne 8 mm
f1 - Breite der Innenlasche 8 mm
Product classification image

TECHNICAL CHARACTERISTICS

Bezeichnung der zugehörigen Mutter KM15
Masse 0,036 kg
Marke SNR
