MB5 - SNR

MB5

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

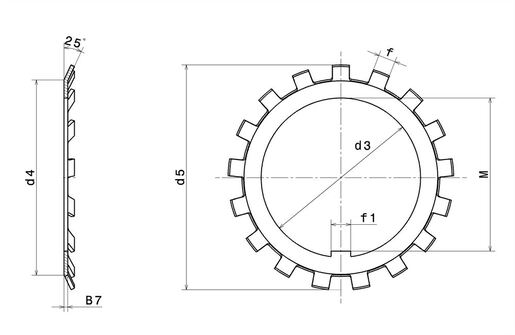

d3 - Bohrungsdurchmesser der Sicherungsscheibe 25 mm
d4 - Durchmesser des Zahnfußes 32 mm
d5 - Außendurchmesser der Sicherheitsscheibe 42 mm
B7 - Dicke der Sicherungsscheibe 1,25 mm
M - Abstand zwischen Innenlasche und Bohrungsdurchmesser 23 mm
f - Breite der äußeren Zähne 5 mm
f1 - Breite der Innenlasche 5 mm
Product classification image

TECHNICAL CHARACTERISTICS

Bezeichnung der zugehörigen Mutter KM5
Masse 0,006 kg
Marke SNR
