MBL28 - SNR

MBL28

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

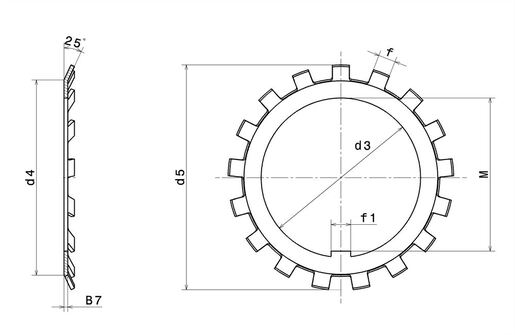

d3 - Bohrungsdurchmesser der Sicherungsscheibe 140 mm
d4 - Durchmesser des Zahnfußes 155 mm
d5 - Außendurchmesser der Sicherheitsscheibe 171 mm
B7 - Dicke der Sicherungsscheibe 2 mm
M - Abstand zwischen Innenlasche und Bohrungsdurchmesser 135 mm
f - Breite der äußeren Zähne 12 mm
f1 - Breite der Innenlasche 16 mm
Product classification image

TECHNICAL CHARACTERISTICS

Bezeichnung der zugehörigen Mutter KML28
Masse 0,109 kg
Marke SNR
