Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt

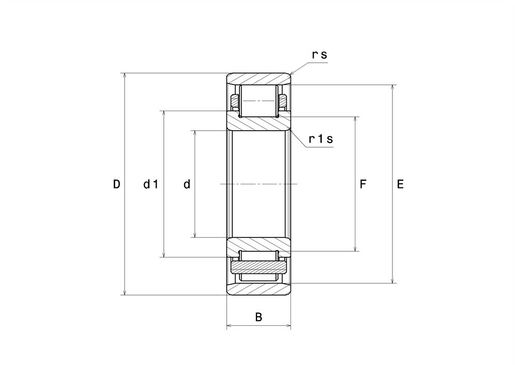

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 20 mm |
| D - Außendurchmesser | 52 mm |
| B - Breite des Lagers/Innenrings | 15 mm |
| E - Durchmesser der oberen Wälzkörper | 45,5 mm |
| F - Durchmesser der unteren Wälzkörper | 27,5 mm |
| d1 - Außendurchmesser IR-Flansch | 31,3 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| r1s - Minimaler Rundungsradius | 0,6 mm |
| Radiallagerluftklasse | CN |
| Masse | 0,153 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 30,7 kN |
| C0 - Statische Tragzahl | 26 kN |
| Cu - Ermüdungsgrenzbelastung | 3,15 kN |
| Nref - Thermische Referenzdrehzahl | 12000 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 17000 tr/min |
| Nlim - Grenzdrehzahl mit Ölschmierung | 14000 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 12000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,767 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 6,233 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,377 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 3,809 Hz |

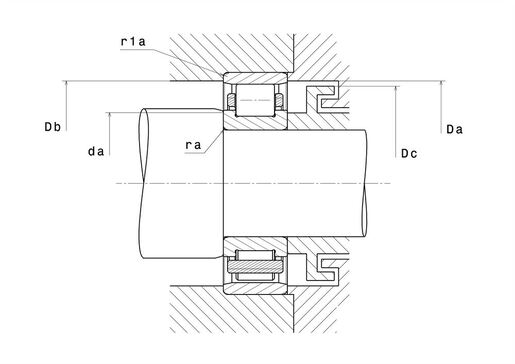

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 26,5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 48 mm |
| Db min - Minimaler Durchmesser der kleinen Stirnschulter | 46 mm |
| Dc max - Maximaler Durchmesser des Außenrings GO | 43 mm |
| ra max - Maximaler Verrundungsradius | 1 mm |
| r1a - Maximaler Rundungsradius | 0,6 mm |
