N304ET2X - NTN

N304ET2X

Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig

Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d - Innendurchmesser 20 mm
D - Außendurchmesser 52 mm
B - Breite des Lagers/Innenrings 15 mm
E - Durchmesser der oberen Wälzkörper 45,5 mm
F - Durchmesser der unteren Wälzkörper 27,5 mm
d1 - Außendurchmesser IR-Flansch 31,1 mm
rs - Minimaler Rundungsradius 1,1 mm
r1s - Minimaler Rundungsradius 0,6 mm
Radiallagerluftklasse CN
Masse 0,155 kg
Marke NTN
Product classification image

PRODUKTLEISTUNG

C - Dynamische Tragzahl 31,5 kN
C0 - Statische Tragzahl 26,9 kN
Cu - Ermüdungsgrenzbelastung 3,3 kN
Nlim - Grenzdrehzahl mit Ölschmierung 15000 tr/min
Nlim - Grenzdrehzahl mit Fettschmierung 13000 tr/min
Tmin - Min Betriebstemperatur -20 °C
Tmax - Max Betriebstemperatur 120 °C
FTF - Käfig charakteristische Frequenz 0,377 Hz
BSF - Wälzkörper charakteristische Frequenz 3,809 Hz
BPFO - Außenring charakteristische Frequenz 3,767 Hz
BPFI - Innenring charakteristische Frequenz 6,233 Hz

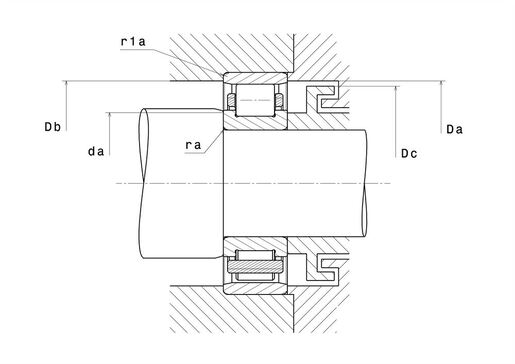

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da min - Minimaler Schulterdurchmesser IR 26,5 mm
Da max - Maximaler Schulterdurchmesser AR 48 mm
Db min - Minimaler Durchmesser der kleinen Stirnschulter 46 mm
Dc max - Maximaler Durchmesser des Außenrings GO 43 mm
ra max - Maximaler Verrundungsradius 1 mm
r1a - Maximaler Rundungsradius 0,6 mm
