NF215 - NTN

NF215

Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d 75 mm
D 130 mm
B 25 mm
E 118,5 mm
F 88,5 mm
d1 94 mm
rNs min 1,5 mm
rs min 1,5 mm
Radiallagerluftklasse CN
Marke NTN
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 107 kN
Statische Tragzahl (C0) 111 kN
Ermüdungsgrenzbelastung (Cu) 13,4 kN
Nlim (Öl) 6600 tr/min
Nlim (Fett) 4700 tr/min

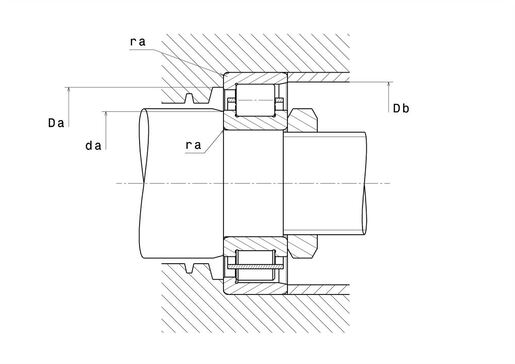

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da min 83 mm
dc min 90 mm
Da max 122 mm
Db min 120 mm
ra max 1,5 mm
r1a max 1,5 mm
Product classification image
Calcul factors image
