Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

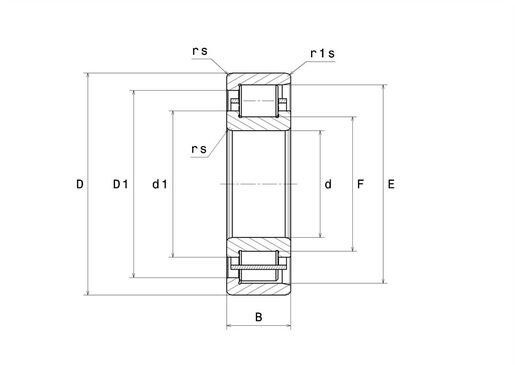

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 55 mm |
| D - Außendurchmesser | 120 mm |
| B - Breite des Lagers/Innenrings | 29 mm |
| E - Äußerer Hüllkreisdurchmesser | 106,5 mm |
| F - Innerer Hüllkreisdurchmesser | 70,5 mm |
| d1 - Außendurchmesser IR-Flansch | 77,2 mm |
| rNs - Minimaler Rundungsradius | 2 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| Radiallagerluftklasse | CN |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 123 kN |
| C0 - Statische Tragzahl | 111 kN |
| Cu - Ermüdungsgrenzbelastung | 13,6 kN |
| Nlim - Grenzdrehzahl mit Ölschmierung | 7600 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 5300 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

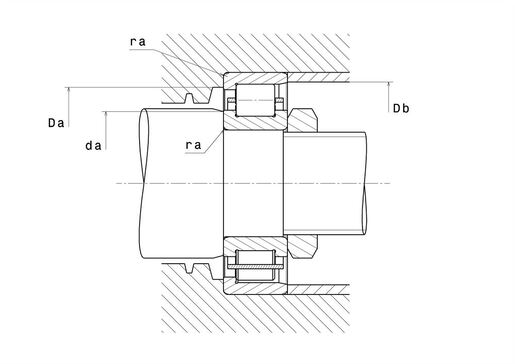

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 64 mm |
| dc min - Minimaler Durchmesser des Innenrings GO | 72 mm |
| Da max - Maximaler Schulterdurchmesser AR | 111 mm |
| Db min - Minimaler Durchmesser der Gehäuseschulter | 108,5 mm |
| ra max - Maximaler Verrundungsradius | 2 mm |
| r1a - Maximaler Rundungsradius | 2 mm |
