Einreihiges Zylinderrollenlager, Polyamidkäfig, Sonderanforderung
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt
Spezifikationen

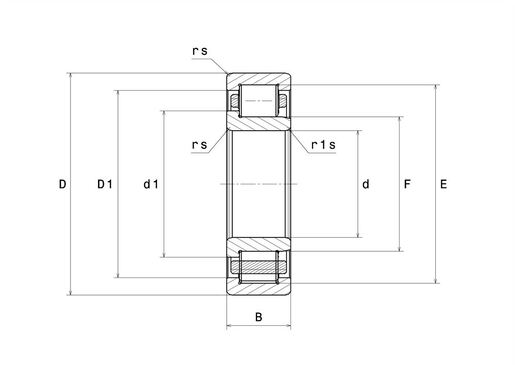

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 55 mm |
| D - Außendurchmesser | 120 mm |
| B - Breite des Lagers/Innenrings | 43 mm |
| E - Durchmesser der oberen Wälzkörper | 106,5 mm |
| F - Durchmesser der unteren Wälzkörper | 70,5 mm |
| d1 - Außendurchmesser IR-Flansch | 77,7 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| r1s - Minimaler Rundungsradius | 2 mm |
| Radiallagerluftklasse | C3 |
| Masse | 2,23 kg |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 201 kN |
| C0 - Statische Tragzahl | 233 kN |
| Cu - Ermüdungsgrenzbelastung | 28,4 kN |
| Nlim - Grenzdrehzahl mit Ölschmierung | 5600 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 4700 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,398 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 4,713 Hz |
| BPFO - Außenring charakteristische Frequenz | 5,178 Hz |
| BPFI - Innenring charakteristische Frequenz | 7,822 Hz |
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 64 mm |
| da max - Maximaler Durchmesser der kleinen Stirnschulter | 69 mm |
| dc min - Minimaler Durchmesser des Innenrings GO | 80 mm |
| Da max - Maximaler Schulterdurchmesser AR | 111 mm |
| ra max - Maximaler Verrundungsradius | 2 mm |
