Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

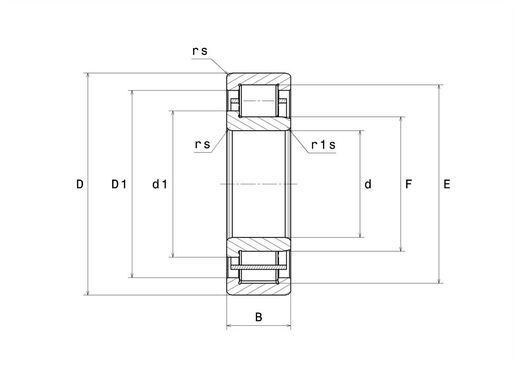

TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | NTN |
d - Innendurchmesser | 260 mm |
D - Außendurchmesser | 480 mm |
B - Breite des Lagers/Innenrings | 80 mm |
E - Äußerer Hüllkreisdurchmesser | 420 mm |
F - Innerer Hüllkreisdurchmesser | 320 mm |
d1 - Außendurchmesser IR-Flansch | 340 mm |
rNs - Minimaler Rundungsradius | 5 mm |
rs - Minimaler Rundungsradius | 5 mm |
Radiallagerluftklasse | CN |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 1270 kN |
C0 - Statische Tragzahl | 1660 kN |
Cu - Ermüdungsgrenzbelastung | 137 kN |
Nlim - Grenzdrehzahl mit Ölschmierung | 1600 tr/min |
Nlim - Grenzdrehzahl mit Fettschmierung | 1300 tr/min |
Tmin - Min Betriebstemperatur | -40 °C |
Tmax - Max Betriebstemperatur | 120 °C |
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da min - Minimaler Schulterdurchmesser IR | 280 mm |
dc min - Minimaler Durchmesser des Innenrings GO | 323 mm |
Da max - Maximaler Schulterdurchmesser AR | 460 mm |
Db min - Minimaler Durchmesser der Gehäuseschulter | 426 mm |
ra max - Maximaler Verrundungsradius | 4 mm |
r1a - Maximaler Rundungsradius | 4 mm |
![Calcul factors image](https://eshop-api.ntn-snr.com/medias/CRB-1R-DE.jpg?context=bWFzdGVyfHJvb3R8NjgxOXxpbWFnZS9qcGVnfGhhOC9oODcvODkzNzY5MDc1OTE5OC9DUkJfMVJfREUuanBnfDg4YWU1M2RjNDU0N2VmNmRkMzUxMTE1NzFkYzQ4N2ZmN2ViNzIwN2NlYjNlZTViZTg2YjU2YzljZWQ0MzIxNTk)
