Einreihige Zylinderrollenlager

NJ.308.E.G15 - SNR

NJ.308.E.G15

Einreihiges Zylinderrollenlager, Polyamidkäfig, Sonderanforderung

Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.

Documentation

Product information

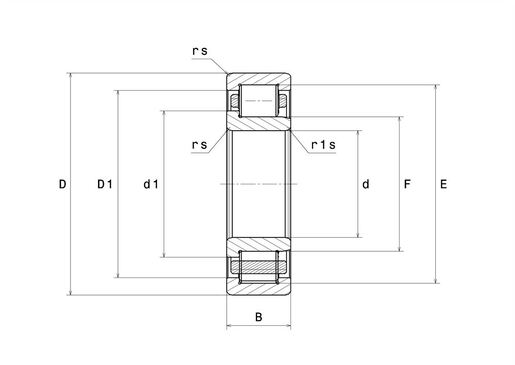

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser40 mm
D - Außendurchmesser90 mm
B - Breite des Lagers/Innenrings23 mm
E - Äußerer Hüllkreisdurchmesser80 mm
F - Innerer Hüllkreisdurchmesser52 mm
d1 - Außendurchmesser IR-Flansch57,5 mm
D1 - Innendurchmesser AR-Flansch75,9 mm
rs - Minimaler Rundungsradius1,5 mm
r1s - Minimaler Rundungsradius1,5 mm
RadiallagerluftklasseCN
Masse0,674 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl80,3 kN
C0 - Statische Tragzahl78 kN
Cu - Ermüdungsgrenzbelastung9,5 kN
N ref - Thermische Referenzdrehzahl7000 tr/min
N lim - Mechanische Grenzdrehzahl9500 tr/min
N lim - Grenzdrehzahl mit Ölschmierung7600 tr/min
N lim - Grenzdrehzahl mit Fettschmierung6400 tr/min
Tmin - Min Betriebstemperatur-20 °C
Tmax - Max Betriebstemperatur120 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)4,727 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)7,273 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)4,502 Hz
BRF - Rotational frequency – rolling element (60 rpm)2,251 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,394 Hz
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR48 mm
da max - Maximaler Durchmesser der Wellenschulter51 mm
db min - Minimaler Durchmesser des Innenrings GO55 mm
dc min - Minimaler Durchmesser des Innenrings GO60 mm
Da max - Maximaler Schulterdurchmesser AR82 mm
ra max - Maximaler Verrundungsradius1,5 mm
r1a - Maximaler Rundungsradius1,5 mm
