Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt

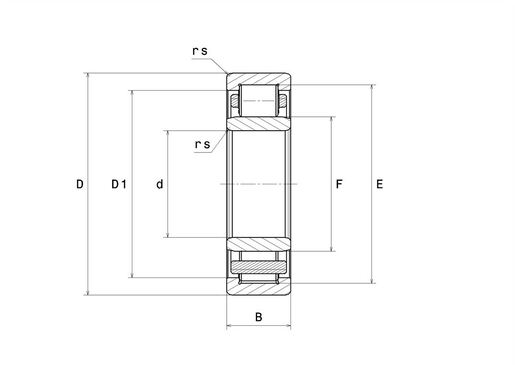

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 80 mm |
| D - Außendurchmesser | 140 mm |
| B - Breite des Lagers/Innenrings | 26 mm |
| E - Durchmesser der oberen Wälzkörper | 127,3 mm |
| F - Durchmesser der unteren Wälzkörper | 95,3 mm |
| D1 - Innendurchmesser AR-Flansch | 122,9 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| r1s - Minimaler Rundungsradius | 2 mm |
| Radiallagerluftklasse | CN |
| Masse | 1,54 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 139 kN |
| C0 - Statische Tragzahl | 167 kN |
| Cu - Ermüdungsgrenzbelastung | 19,7 kN |
| Nref - Thermische Referenzdrehzahl | 4300 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 5800 tr/min |
| Nlim - Grenzdrehzahl mit Ölschmierung | 4800 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 4000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,706 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,294 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,428 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,812 Hz |

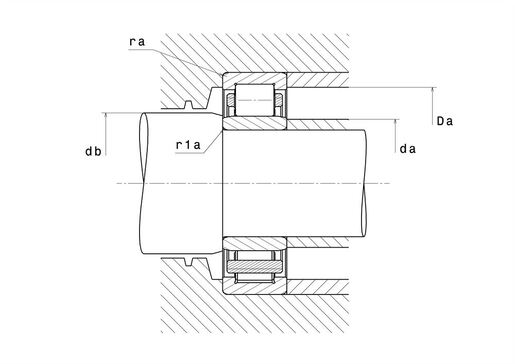

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 89 mm |
| da max - Maximaler Durchmesser der kleinen Stirnschulter | 94 mm |
| Da max - Maximaler Schulterdurchmesser AR | 131 mm |
| ra max - Maximaler Verrundungsradius | 2 mm |
| r1a - Maximaler Rundungsradius | 2 mm |
