Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt

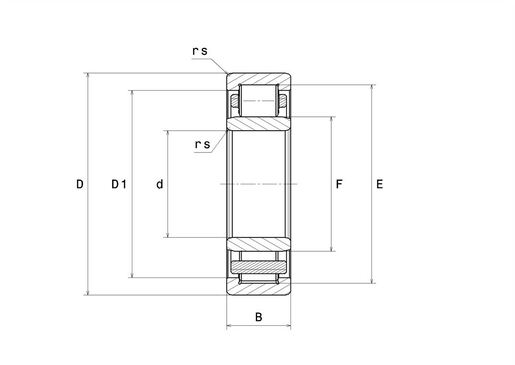

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 75 mm |
| D - Außendurchmesser | 130 mm |
| B - Breite des Lagers/Innenrings | 31 mm |
| E - Durchmesser der oberen Wälzkörper | 118,5 mm |
| F - Durchmesser der unteren Wälzkörper | 88,5 mm |
| D1 - Innendurchmesser AR-Flansch | 114,4 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| r1s - Minimaler Rundungsradius | 1,5 mm |
| Radiallagerluftklasse | CN |
| Masse | 1,61 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 167 kN |
| C0 - Statische Tragzahl | 215 kN |
| Cu - Ermüdungsgrenzbelastung | 26 kN |
| Nref - Thermische Referenzdrehzahl | 3600 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 6200 tr/min |
| Nlim - Grenzdrehzahl mit Ölschmierung | 5100 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 4300 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,696 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,304 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,428 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,755 Hz |

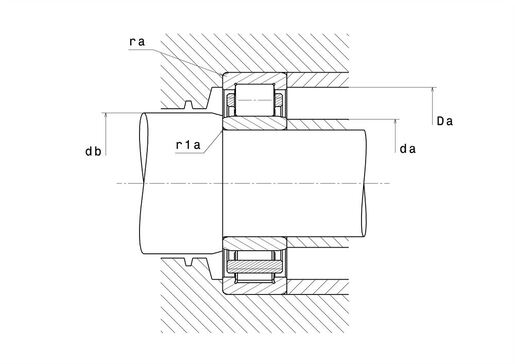

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 83 mm |
| da max - Maximaler Durchmesser der kleinen Stirnschulter | 87 mm |
| Da max - Maximaler Schulterdurchmesser AR | 122 mm |
| ra max - Maximaler Verrundungsradius | 1,5 mm |
| r1a - Maximaler Rundungsradius | 1,5 mm |
