Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

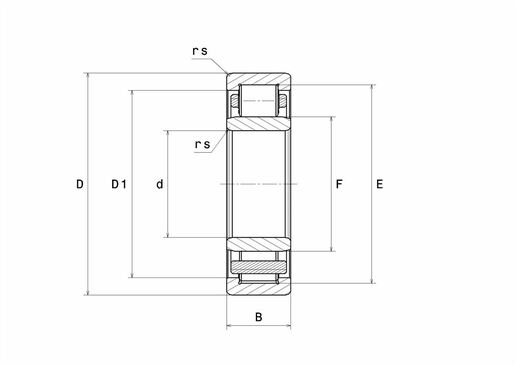

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 110 mm |
| D - Außendurchmesser | 240 mm |
| B - Breite des Lagers/Innenrings | 50 mm |
| E - Äußerer Hüllkreisdurchmesser | 211 mm |
| F - Innerer Hüllkreisdurchmesser | 143 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| r1s - Minimaler Rundungsradius | 3 mm |
| Radiallagerluftklasse | C3 |
| Masse | 10,646 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 500 kN |
| C0 - Statische Tragzahl | 525 kN |
| Cu - Ermüdungsgrenzbelastung | 54 kN |
| N lim - Grenzdrehzahl mit Ölschmierung | 3100 tr/min |
| N lim - Grenzdrehzahl mit Fettschmierung | 2700 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

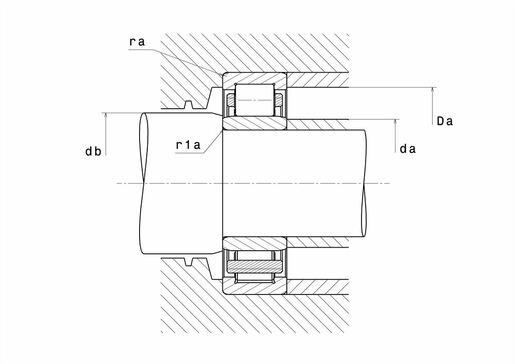

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 123 mm |
| da max - Maximaler Durchmesser der Wellenschulter | 140 mm |
| db min - Minimaler Durchmesser des Innenrings GO | 145 mm |
| Da max - Maximaler Schulterdurchmesser AR | 227 mm |
| ra max - Maximaler Verrundungsradius | 2,5 mm |
| r1a - Maximaler Rundungsradius | 2,5 mm |
