NU409

Einreihiges Zylinderrollenlager, zerlegbar, Stahlblechkäfig

Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

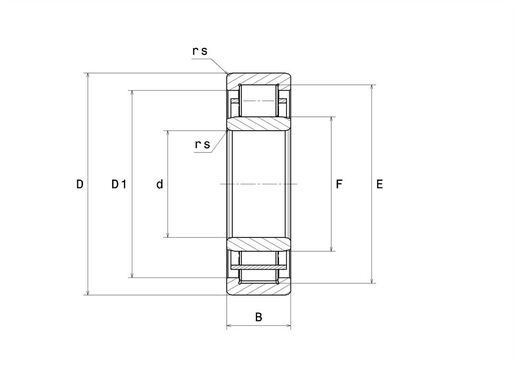

TECHNISCHE EIGENSCHAFTEN

d - Innendurchmesser 45 mm
D - Außendurchmesser 120 mm
B - Breite des Lagers/Innenrings 29 mm
E - Durchmesser der oberen Wälzkörper 100,5 mm
F - Durchmesser der unteren Wälzkörper 64,5 mm
rs - Minimaler Rundungsradius 2 mm
r1s - Minimaler Rundungsradius 2 mm
Radiallagerluftklasse CN
Masse 1,62 kg
Marke NTN
Product classification image

PRODUKTLEISTUNG

C - Dynamische Tragzahl 119 kN
C0 - Statische Tragzahl 102 kN
Cu - Ermüdungsgrenzbelastung 12,4 kN
Nlim - Grenzdrehzahl mit Ölschmierung 6000 tr/min
Nlim - Grenzdrehzahl mit Fettschmierung 5100 tr/min
Tmin - Min Betriebstemperatur -40 °C
Tmax - Max Betriebstemperatur 120 °C
FTF - Käfig charakteristische Frequenz 0,391 Hz
BSF - Wälzkörper charakteristische Frequenz 4,365 Hz
BPFO - Außenring charakteristische Frequenz 3,909 Hz
BPFI - Innenring charakteristische Frequenz 6,091 Hz

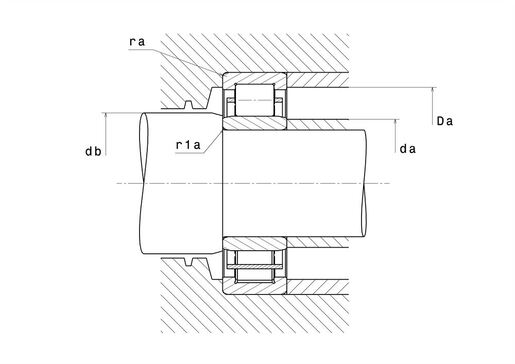

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da min - Minimaler Schulterdurchmesser IR 54 mm
da max - Maximaler Durchmesser der kleinen Stirnschulter 63 mm
db min - Minimaler Durchmesser des Innenrings GO 66 mm
Da max - Maximaler Schulterdurchmesser AR 111 mm
ra max - Maximaler Verrundungsradius 2 mm
r1a - Maximaler Rundungsradius 2 mm
Product classification image
Calcul factors image
