Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt
Spezifikationen

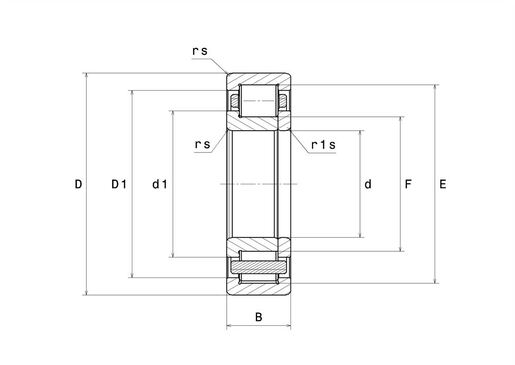

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 20 mm |
| D - Außendurchmesser | 47 mm |
| B - Breite des Lagers/Innenrings | 14 mm |
| E - Durchmesser der oberen Wälzkörper | 41,5 mm |
| F - Durchmesser der unteren Wälzkörper | 26,5 mm |
| d1 - Außendurchmesser IR-Flansch | 29,5 mm |
| rs - Minimaler Rundungsradius | 1 mm |
| r1s - Minimaler Rundungsradius | 0,6 mm |
| Radiallagerluftklasse | CN |
| Masse | 0,12 kg |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 25,7 kN |
| C0 - Statische Tragzahl | 22,6 kN |
| Cu - Ermüdungsgrenzbelastung | 2,75 kN |
| Nlim - Grenzdrehzahl mit Ölschmierung | 18000 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 15000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,39 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 4,313 Hz |
| BPFO - Außenring charakteristische Frequenz | 4,287 Hz |
| BPFI - Innenring charakteristische Frequenz | 6,713 Hz |

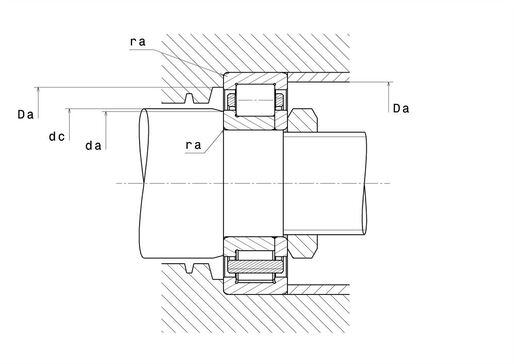

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 25 mm |
| dc min - Minimaler Durchmesser des Innenrings GO | 32 mm |
| Da max - Maximaler Schulterdurchmesser AR | 42 mm |
| ra max - Maximaler Verrundungsradius | 1 mm |
