SNC612 - SNR

SNC612

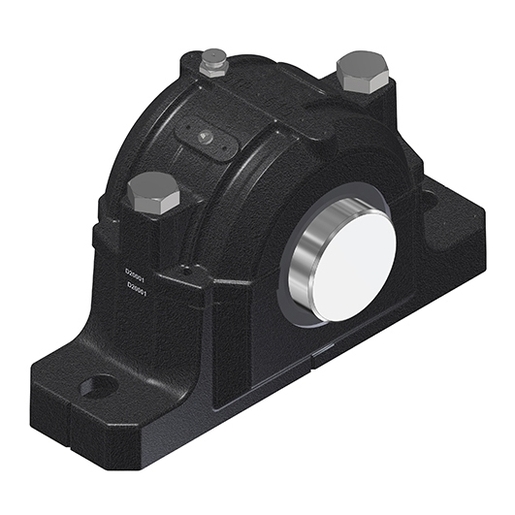

Geteiltes Stehlagergehäuse für Lager auf Spannhülse, aus Grauguss, für Fettschmierung

Geteiltes SN-Lagergehäuse aus Grau- oder Sphäroguss mit vielen Dichtungsoptionen.

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d 55 mm
a 185 mm
b 52 mm
c 22 mm
g 32 mm
h 50 mm
h1 89 mm
l 77 mm
l1 127 mm
l2 184 mm
l3 137
m 150 mm
distance punches additional holes (m1) 130 mm
distance punches additional holes (width) (n1) 25 mm
distance punches dowel pins (m2) 172 mm
distance punches dowel pins (width) (n2) 38 mm
u 15 mm
v 20 mm
D 62 mm
distance RDC/bearing (z) 3 mm
Schmierstoffmenge Erstbefüllung 330 cm³
Durchmesser Passstifte 5 mm
distance blind hole bottom pins (m3) 113 mm
Marke SNR
Product classification image

SEALINGS AND COVER

Dichtung DS SC 612 DS
Dichtung LA SC 612 LA
Dichtung FS SC 612 FS
Dichtung TA SC 612 TA
Dichtung SV SC 612 SV
Enddeckel EC SC515-612EC
V-Ring Option V55A

SCHRAUBEN

Befestigungsschrauben (G) M12
empfohlenes Anzugsmoment für Befestigungsschrauben 65 N-m
Verbindungsschrauben M10x40
empfohlenes Anzugsmoment für Verbindungsschrauben 35 N-m
maximale Lasten 120° 60 kN
maximale Lasten 150° 35 kN
maximale Lasten 180° 30 kN

BREAKING LOADS

P 0° 200 kN
P 55° 170 kN
P 90° 100 kN
P 120° 80 kN
P 150° 67 kN
P 180° 85 kN

ZUGEHÖRIGE KOMPONENTEN - ALLGEMEINES

New Designation of housing SNC515-612-
Reglerscheibe RDC612

ZUGEHÖRIGE KOMPONENTEN - OPTION 1

Lager 1312K
Spannhülse H 312
Festring (2x) FR130x12,5x5

ZUGEHÖRIGE KOMPONENTEN - OPTION 2

Lager 2312K
Spannhülse H 2312
Festring (2x) FR130x5x4

ZUGEHÖRIGE KOMPONENTEN - OPTION 3

Lager 21312K
Spannhülse H 312
Festring (2x) FR130x12,5x5

ZUGEHÖRIGE KOMPONENTEN - OPTION 4

Lager 22312K
Spannhülse H 2312
Festring (2x) FR130x5x4
