SNCD228 - SNR

SNCD228

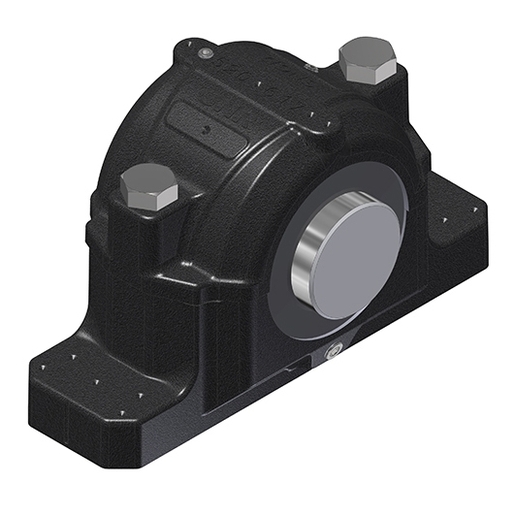

Geteiltes Stehlagergehäuse für Lager mit zylindrischer Bohrung, aus Sphäroguss, für Fettschmierung

Geteiltes SN-Lagergehäuse aus Grau- oder Sphäroguss mit vielen Dichtungsoptionen.

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

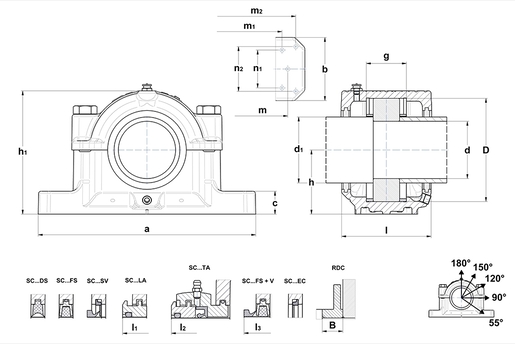

TECHNISCHE EIGENSCHAFTEN

d 140 mm
d1 155 mm
fixation holes MH1 (D1) 35 mm
fixation holes MH2 (D2) 26 mm
a 500 mm
b 150 mm
c 50 mm
g 98 mm
h 150 mm
h1 302 mm
l 205 mm
l1 221 mm
l2 285 mm
l3 241
m 420 mm
distance punches additional holes (m1) 400 mm
distance punches additional holes (width) (n1) 92 mm
distance punches dowel pins (m2) 458 mm
distance punches dowel pins (width) (n2) 108 mm
D 250 mm
B 22 mm
Schmierstoffmenge Erstbefüllung 2000 cm³
Durchmesser Passstifte 8 mm
distance blind hole bottom pins (m3) 327 mm
Marke SNR
Product classification image

SEALINGS AND COVER

Dichtung DS SC 228 DS
Dichtung LA SC 228 LA
Dichtung FS SC 228 FS
Dichtung TA SC 228 TA
Dichtung SV SC 228 SV
Enddeckel EC SC228-528EC
V-Ring Option V160A

BREAKING LOADS

P 0° 2250 kN
P 55° 1908 kN
P 90° 1134 kN
P 120° 855 kN
P 150° 774 kN
P 180° 954 kN

ZUGEHÖRIGE KOMPONENTEN - ALLGEMEINES

New Designation of housing SNCD228-528-
Reglerscheibe RDC228

ZUGEHÖRIGE KOMPONENTEN - OPTION 1

Lager 22228
Festring (2x) FR250x15x6

ZUGEHÖRIGE KOMPONENTEN - OPTION 2

Lager 23228
Festring (2x) FR250x5x6
