UC203G2T20 - SNR

UC203G2T20

Sphärischer Außenring, Befestigung durch Gewindestifte, Labyrinthdichtung, für Hochtemperaturanwendungen

Gehäuselagereinsätze mit vielfältigen Befestigungsarten für einfache Montagen.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

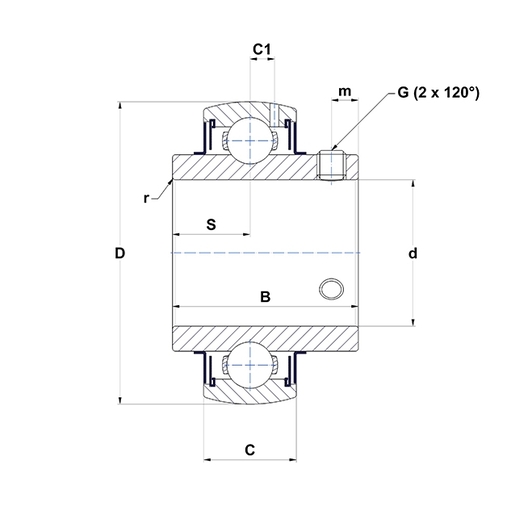

TECHNISCHE EIGENSCHAFTEN

B - Breite des Innenrings 31 mm
C - Breite des Außenrings 16 mm
C1 - Abstand Mitte AR zur Mitte der Schmierzone 4,4 mm
d - Wellendurchmesser 17 mm
D - Außendurchmesser des AR 47 mm
G - Größe der Stellschraube M6x1
m - Abstand zur Stellschraube 4,7 mm
r - Radius Innenring 0.6
S - Abstand der Laufbahn zur Fläche IR auf der gegenüberliegenden Seite der Verriegelungsvorrichtung 12,7 mm
SW - Größe Schraubenschlüssel 3 mm
Marke SNR
Product classification image

PRODUKTLEISTUNG

C - Dynamische Tragzahl 12,8 kN
C0 - Statische Tragzahl 6,65 kN
Betriebstemperatur min. -20 °C
Betriebstemperatur max. 200 °C

ANDERE EIGENSCHAFTEN

Masse 0,18 kg
Empfohlenes Anzugsmoment für Befestigungsschraube 5,5 N-m
