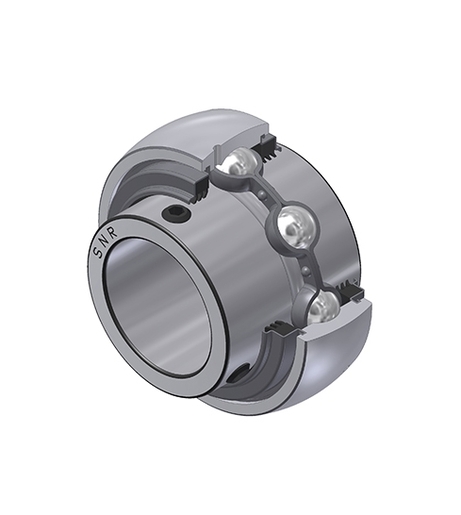

Sphärischer Außenring, Befestigung durch Gewindestifte, Dreilippendichtung
Gehäuselagereinsätze mit vielfältigen Befestigungsarten für einfache Montagen.
Technisches Datenblatt
Spezifikationen

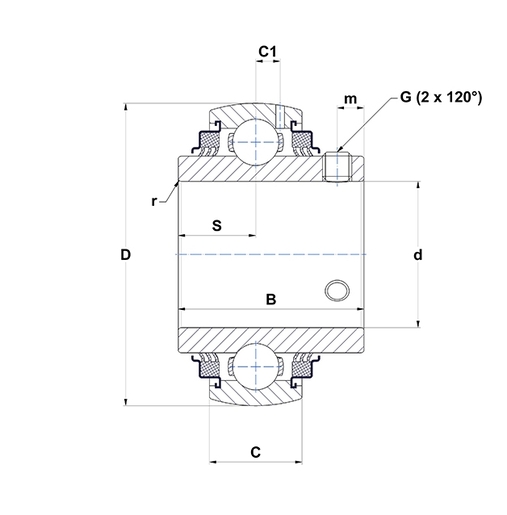

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| B - Breite des Innenrings | 78 mm |
| C - Breite des Außenrings | 40 mm |
| C1 - Abstand Mitte AR zur Mitte der Schmierzone | 12,8 mm |
| d - Wellendurchmesser | 69,85 mm |
| D - Außendurchmesser des AR | 150 mm |
| G - Größe der Stellschraube | 7/16-20UNF |
| m - Abstand zur Stellschraube | 12 mm |
| r - Radius Innenring | 2.5 |
| S - Abstand der Laufbahn zur Fläche IR auf der gegenüberliegenden Seite der Verriegelungsvorrichtung | 33 mm |
| SW - Größe Schraubenschlüssel | 5,556 mm |
| Marke | SNR |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 104,26 kN |
| C0 - Statische Tragzahl | 68 kN |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 100 °C |
ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 3,96 kg |
| Empfohlenes Anzugsmoment für Befestigungsschraube | 27,1 N-m |
